Взаимодействие проводников с током (окончание)

Если сила тока в каждом из двух параллельных бесконечно длинных проводников очень малого сечения, расположенных на расстоянии 1 м друг от друга, равна 1 А, причём ток в проводниках направлен одинаково, то эти проводники притягиваются с силой, равной 2 • 10_-7 Н на каждый метр длины.

Напомним: единица электрического заряда кулон (Кл) связана с единицей силы тока ампер соотношением 1 Кл = 1 А • 1 с.

Взаимодействие витков и катушек с током

Заменим прямолинейные проводники круговыми витками с током.

4. На рисунке 1.3 изображены круговые витки и показано направление тока в каждом из них. В каком случае (а или б) витки будут притягиваться, а в каком — отталкиваться?

Подсказка. Сравните взаимодействие витков и прямолинейных проводников.

Рис. 1.3

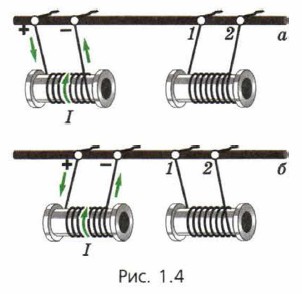

На рисунке 1.4 схематически изображен аналогичный опыт для катушек с током. Мы видим, что катушки с током взаимодействуют подобно полосовым магнитам: у таких катушек тоже есть «одноимённые» и «разноимённые» полюса.

Рис. 1.4

5. Какой цифре (1 или 2) соответствует знак «плюс» на рисунках 1.4, а и 6?
