Передача радиоволн

Устройство, в котором создаются и поддерживаются электромагнитные колебания заданной частоты, называют генератором электромагнитных колебаний. Основной его элемент — уже знакомый вам колебательный контур, состоящий из катушки и конденсатора.

Конденсатор контура соединяют с передающей антенной, в которой возникает переменный ток с частотой, равной собственной частоте колебательного контура: свободные электроны в антенне совершают вынужденные колебания с этой частотой. Поскольку при этом заряженные частицы (электроны) движутся с ускорением, они излучают в пространство электромагнитные волны той же частоты.

При излучении электромагнитных волн расходуется энергия, поэтому колебательный контур необходимо постоянно «подпитывать» энергией. С этой целью колебательный контур периодически (с частотой, равной частоте колебаний в контуре) подключается к источнику тока. Этими подключениями «управляет» сам колебательный контур с помощью транзистора.

Почему радиоволны могут огибать Землю?

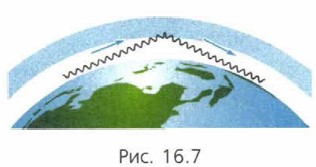

Это объясняется тем, что радиоволны отражаются ионосферой — слоем земной атмосферы, расположенным на высоте 50—100 км и содержащим большое количество ионов и свободных электронов (рис. 16.7).

Рис. 16.7

Особенно хорошо от ионосферы отражаются радиоволны с длиной волны в несколько десятков метров (так называемые короткие волны), поэтому радиостанции, вещающие на большие расстояния, работают обычно на таких волнах.
