Преломление света (окончание)

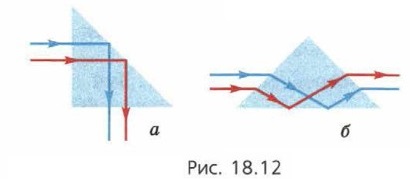

21. На рисунке 18.12, а изображён ход лучей в поворотной призме, а на рисунке 18.12, б — в оборачивающей. В основании призм — равнобедренный прямоугольный треугольник.

Рис. 18.12

а) Объясните смысл названий призм и ход лучей в каждой призме.

б) Можно ли изготовить поворотную и оборачивающую призмы из стекла с показателем преломления 1,5?

в) Будет ли поворотная призма играть свою роль, если погрузить её в воду?

Волоконная оптика

Явление полного внутреннего отражения используют в волоконной оптике при передаче световых сигналов по тонким стеклянным нитям — световодам (так называемым оптическим волокнам).

Ход луча света в световоде схематически показан на рисунке 18.13. Луч света следует за изгибами стеклянной нити, испытывая полное внутреннее отражение на её стенках. По оптическому волокну, состоящему из тонких стеклянных нитей толщиной в волос, передают сигналы для работы телевизоров, телефонов и компьютеров.

Рис. 18.13

Оптические волокна используют и в медицине. С их помощью можно осветить внутренний орган и передать его изображение на монитор. Это позволяет производить обследование без операции.
