Виды линз. Основные элементы линзы

С линзами и их свойствами вы познакомились в курсе физики основной школы. Напомним, что

линзой называют прозрачное тело, ограниченное сферическими¹ поверхностями.

¹ Одна из двух поверхностей может быть плоской.

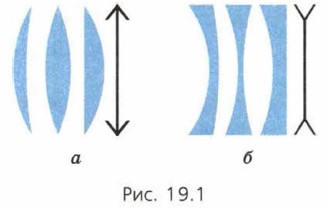

Если линза посредине толще, чем у краёв, её называют выпуклой (рис. 19.1, а), а если она посередине тоньше, чем у краёв, то вогнутой (рис. 19.1, б). На рисунке 19.1 приведены обозначения линз на чертежах.

Виды линз

Мы будем рассматривать линзы, толщина которых намного меньше радиусов сферических поверхностей, ограничивающих линзу. Такие линзы называют тонкими. Приближённо можно считать, что тонкая линза лежит в одной плоскости. Её называют плоскостью линзы.

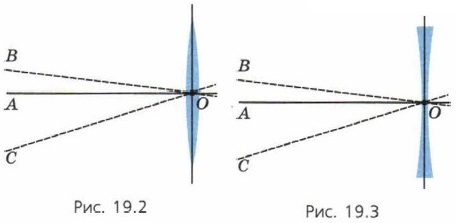

Точку О плоскости линзы, которой соответствует максимальная толщина выпуклой линзы (рис. 19.2) или минимальная толщина вогнутой линзы (рис. 19.3), называют оптическим центром линзы.

называют оптическим центром линзы

Прямую АО, перпендикулярную плоскости линзы и проходящую через её оптический центр, называют главной оптической осью линзы (см. рис. 19.2, 19.3). Другие прямые (например, ВО и СО), тоже проходящие через оптический центр линзы, называют побочными оптическими осями линзы.

Ход луча, идущего через оптический центр линзы

Оптический центр линзы обладает замечательным свойством, которым мы будем часто пользоваться в дальнейшем.

Поставим опыт

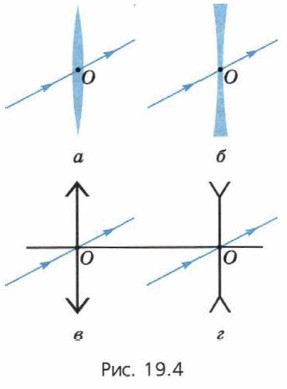

Направим луч света в оптический центр линзы (собирающей или рассеивающей). Мы увидим, что луч, проходящий через оптический центр линзы, не изменяет направления (рис. 19.4, а, б). Схематически это изображено на рисунках 19.4, в, г.

Рис. 19.4

1. Объясните, почему луч, проходящий через оптический центр линзы, не изменяет своего направления.

Подсказка. Вблизи оптического центра линзы две ограничивающие её поверхности параллельны. Вспомните ход луча сквозь плоскопараллельную пластинку (см. предыдущий параграф).
