Глава 2. Электрические колебания
§ 2.12. Ламповый генератор
Ламповый генератор представляет собой автоколебательную систему, в которой вырабатываются незатухающие колебания за счет энергии источника постоянного напряжения, например батареи гальванических элементов или выпрямителя. В этом отношении ламповый генератор подобен часам, в которых незатухающие колебания маятника поддерживаются за счет энергии поднятой гири или сжатой пружины. Ламповый генератор содержит колебательный контур, состоящий из катушки с индуктивностью L и конденсатора емкостью С. Известно, что если конденсатор зарядить, то в контуре возникнут затухающие колебания. Чтобы колебания не затухали, нужно компенсировать потери энергии за каждый период.

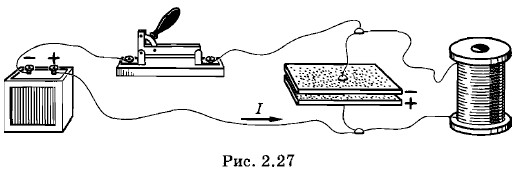

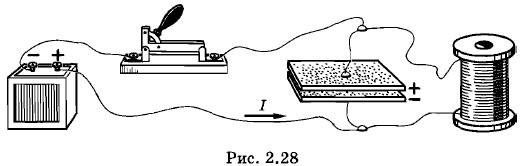

Пополнять энергию в контуре можно, подзаряжая конденсатор. Для этого надо контур периодически подключать на некоторый промежуток времени к источнику постоянного напряжения. Конденсатор должен подключаться к источнику только в те интервалы времени, когда присоединенная к положительному полюсу источника обкладка конденсатора заряжена положительно, а присоединенная к отрицательному полюсу — отрицательно (рис. 2.27). Только в этом случае источник подзаряжает конденсатор, пополняя его энергию. При этом электрическое поле зарядов на обкладках конденсатора совершает отрицательную работу и энергия конденсатора увеличивается* . * Из курса механики известно, что если внутренние силы системы совершают отрицательную работу, то потенциальная энергия системы увеличивается. Если же ключ замкнуть в момент времени, когда знаки зарядов на обкладках конденсатора соответствуют рисунку 2.28, то электрическое поле зарядов, имеющихся на обкладках конденсатора, будет совершать положительную работу. Энергия конденсатора при этом уменьшается; конденсатор частично разряжается. Следовательно, источник постоянного напряжения, все время подключенный к контуру, не может поддерживать в нем незатухающие колебания. Половину периода энергия будет поступать в контур, а в следующую половину периода — уходить из него.
Но если с помощью ключа подключать источник тока к колебательному контуру лишь в те полупериоды, когда происходит передача энергии в контур (см. рис. 2.27), то установятся незатухающие колебания. Понятно, что для этого необходимо обеспечить автоматическую работу ключа (или клапана, как его часто называют). Поскольку речь идет о колебаниях очень высокой частоты, то ключ должен обладать огромным быстродействием. В качестве такого практически безынерционного ключа используется триод (рис. 2.29).
В анодной цепи, в которую включен колебательный контур, должен протекать ток в те промежутки времени, когда обкладка конденсатора, присоединенная к положительному полюсу источника, заряжена положительно. Для этого колебания в контуре должны управлять потенциалом сетки uc, регулирующим силу тока в анодной цепи. Необходима, как говорят, обратная связь*. * У часов с маятником обратная связь осуществляется анкерным механизмом. Обратная связь в ламповом генераторе, схема которого приведена на рисунке 2.29, является индуктивной. В цепь сетки включена катушка Lc, индуктивно связанная с катушкой колебательного контура. Колебания силы тока в контуре вследствие явления электромагнитной индукции приводят к колебаниям напряжения на концах катушки Lc и тем самым к колебаниям потенциала сетки триода. Выберем в качестве положительного направления обхода анодной цепи генератора направление против часовой стрелки. Напряжение на конденсаторе контура в этом случае равно разности потенциалов между нижней обкладкой конденсатора, присоединенной к положительному полюсу анодной батареи G, и верхней обкладкой. Сила тока в контурной катушке отстает по фазе на π/2 от колебаний напряжения на контуре (это напряжение равно напряжению на конденсаторе). ЭДС индукции в катушке Lc (а значит, и напряжение между сеткой и катодом) согласно закону электромагнитной индукции сдвинута по фазе относительно колебаний силы тока в катушке контура тоже на π/2. В зависимости от порядка подключения концов катушки Lc к сетке и катоду лампы сдвиг фаз напряжения на участке сетка — катод равен либо +π/2, либо -π/2. В первом случае колебания напряжения на сетке совпадают по фазе с колебаниями напряжения на конденсаторе. Это означает, что в момент, когда нижняя пластина конденсатора заряжена положительно, сетка также заряжена положительно относительно катода лампы. Лампа при этом отперта, и ток в анодной цепи, созданный батареей G, подзаряжает конденсатор. В момент, когда нижняя пластина конденсатора заряжена отрицательно, потенциал сетки оказывается ниже потенциала катода и лампа запирается. Анодная цепь размыкается, и конденсатор не разряжается через анодную цепь. Это и является необходимым условием работы генератора. При переключении концов катушки Lc напряжение на сетке меняет фазу на π. Сетка оказывается заряженной положительно, когда нижняя пластина конденсатора заряжена отрицательно (и наоборот). Анодный ток в лампе при этом разряжает конденсатор, а не подзаряжает его. В этих условиях генератор работать не будет. После замыкания анодной цепи конденсатор заряжается и в контуре начинаются колебания. Их амплитуда нарастает до тех пор, пока потери энергии в контуре не будут в точности компенсироваться поступлением энергии из анодной цепи. Эта амплитуда прямо пропорциональна напряжению на полюсах источника тока. Увеличение напряжения источника увеличивает «толчки» тока, подзаряжающего конденсатор контура. Частота колебаний в контуре определяется индуктивностью L катушки и емкостью С конденсатора контура согласно формуле Томсона:
При малых L и С частота колебаний велика. Обнаружить возникновение колебаний в генераторе (возбуждение генератора) можно с помощью осциллографа, подав на его вертикально отклоняющие пластины напряжение с конденсатора. Если поменять местами концы катушки Lc, присоединяемые к сетке и катоду, генератор работать не будет. Ламповые генераторы имеются на мощных передающих радиостанциях и входят в состав других радиотехнических устройств.
|
|
|
