§ 5.4. Излучение электромагнитных волн

Электромагнитная волна образуется благодаря взаимной связи переменных электрических и магнитных полей: изменение одного поля приводит к появлению другого. Чем быстрее меняется со временем магнитная индукция, тем больше напряженность возникающего электрического поля. И в свою очередь, чем быстрее меняется напряженность электрического поля, тем больше магнитная индукция. Следовательно, для образования интенсивных электромагнитных волн необходимо создать электромагнитные колебания достаточно высокой частоты.
При этом условии напряженность электрического поля и индукция магнитного поля будут меняться быстро.

Вибратор Герца

Колебания высокой частоты, значительно превышающей частоту промышленного тока (50 Гц), можно получить с помощью колебательного контура. Частота колебаний будет тем больше, чем меньше индуктивность и емкость контура.

Однако большая частота электромагнитных колебаний еще не гарантирует интенсивного излучения электромагнитных волн. В своих опытах для получения электромагнитных волн Герц использовал простое устройство, называемое сейчас вибратором Герца. Это устройство представляет собой открытый колебательный контур. Обычный колебательный контур, какой изображен на рисунке 5.7, а (его можно назвать закрытым), не приспособлен для излучения электромагнитных волн.

колебательный контур

Дело в том, что его переменное электрическое поле сосредоточено преимущественно в очень малой области пространства между обкладками конденсатора, а магнитное — внутри катушки. Чтобы излучение электромагнитных волн было достаточно интенсивным, область переменного электромагнитного поля должна быть велика и не огорожена металлическими пластинами. Здесь имеется сходство с излучением звуковых волн. Колеблющаяся струна или камертон без резонаторного ящика почти не излучают, так как в этом случае колебания воздуха возбуждаются в очень малой области пространства, непосредственно примыкающей к струне или ветвям камертона.

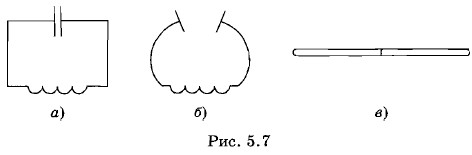

Область, в которой создается переменное электрическое поле, увеличивается, если раздвигать пластины конденсатора. Емкость при этом уменьшается. Одновременное уменьшение площади пластин еще больше уменьшит емкость (рис. 5.7, б). Уменьшение же емкости увеличит собственную частоту этого колебательного контура. Для еще большего увеличения частоты нужно заменить катушку прямым проводом без витков. Индуктивность прямого провода гораздо меньше индуктивности катушки. Продолжая раздвигать пластины и уменьшая одновременно их размеры, мы придем к открытому колебательному контуру. Это просто прямой провод (рис. 5.7, в). В открытом контуре заряды не сосредоточены на концах, а распределены по всему проводнику. Ток в данный момент времени во всех сечениях проводника направлен в одну и ту же сторону, но сила тока не одинакова в различных сечениях проводника. На концах она равна нулю, а посредине достигает максимума. (Напомним, что в обычных цепях переменного тока сила тока во всех сечениях в данный момент времени одинакова.)

Для возбуждения колебаний в таком контуре нужно провод разрезать посредине так, чтобы остался небольшой воздушный промежуток, называемый искровым (рис. 5.8, а). Благодаря этому промежутку можно зарядить оба проводника до высокой разности потенциалов. Когда разность потенциалов превысит некоторое предельное значение, проскакивает искра, цепь замыкается и в открытом контуре возникают колебания (рис. 5.8, б). Из-за малой емкости и индуктивности частота колебаний очень велика. Колебания, разумеется, будут затухающими по двум причинам: во-первых, вследствие наличия у вибратора активного сопротивления, которое особенно велико в искровом промежутке; во-вторых, из-за того, что вибратор излучает электромагнитные волны и теряет при этом энергию. После того как колебания прекратятся, источник вновь заряжает оба проводника до наступления пробоя искрового промежутка и все повторяется сначала (рис. 5.9).

В настоящее время для получения незатухающих колебаний в открытом колебательном контуре его связывают индуктивно с колебательным контуром генератора на транзисторе или лампового генератора.
