Глава 5. Электромагнитные волны

§ 5.17. Развитие средств связи

В нашей стране создается Единая автоматизированная система связи. Для этого непрерывно развиваются, совершенствуются и находят новые области применения различные технические средства связи.

Еще недавно междугородная телефонная связь осуществлялась исключительно по воздушным линиям связи, чувствительным к грозам и обледенению проводов. В настоящее время все шире применяются кабельные и радиорелейные линии, повышается уровень автоматизации междугородней связи.

Радиорелейные линии связи используют ультракороткие (дециметровые и сантиметровые) волны. Эти волны распространяются в пределах прямой видимости. Поэтому линии состоят из цепочки маломощных радиостанций, каждая из которых передает сигналы к соседней как бы по эстафете. Такие станции имеют мачты высотой 60—80 м, находящиеся на расстоянии 40—60 км друг от друга.

Достижения в области радиорелейных и кабельных линий не решают всех проблем связи. Например, радиорелейная линия Москва—Владивосток потребовала бы 150 наземных станций, а кабельная линия — тысячи километров дорогостоящего кабеля и сотни усилительных пунктов.

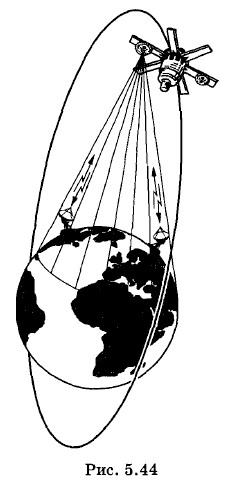

Успехи в области космической радиосвязи позволили создать новую систему связи, названную «Орбита». В этой системе используются ретрансляционные спутники связи. Спутники связи серии «Молния» запускаются на сильно вытянутые орбиты (рис. 5.44). Период их обращения составляет около 12 ч.

Созданы мощные и надежные системы, обеспечивающие телевизионным вещанием районы Сибири и Дальнего Востока и позволяющие осуществить телефонно-телеграфную связь с отдаленными районами нашей страны.

Новые спутники связи серии «Радуга» запускаются на орбиту радиусом около 36 000 км. На этой орбите период обращения спутника равен 24 ч, и поэтому спутник все время находится над одной и той же точкой поверхности Земли.

Совершенствуются и находят новые применения и такие сравнительно старые средства связи, как телеграф и фототелеграф.

О размахе, который получила передача неподвижных изображений по фототелеграфу, можно судить по таким цифрам: в год по фототелеграфу передаются десятки тысяч газетных полос, с которых печатаются сотни миллионов экземпляров газет.

Телевидение охватывает почти все населенные пункты нашей страны. Недалеко то время, когда телевидение станет всемирным.

1. Имеются ли существенные различия между условиями распространения радиоволн на Земле и на Луне?

2. На рисунке 5.45 изображена приемная антенна телевизора. Что можно сказать об ориентации колебаний вектора магнитной индукции волны, идущей из телецентра?

3. Почему увеличение дальности радиосвязи с космическими кораблями в 2 раза требует увеличения мощности передатчика в 4 раза, а увеличение дальности радиолокации в 2 раза требует увеличения мощности передатчика в 16 раз? Излучатель радиоволн считать точечным и поглощением энергии средой пренебречь.
