Глава 11. Световые кванты

Применение фотоэффекта

Полупроводниковые фотоэлементы

Кроме рассмотренного в этой главе фотоэффекта, называемого более полно внешним фотоэффектом, широко применяется и так называемый внутренний фотоэффект в полупроводниках. На этом явлении основано устройство фоторезисторов — приборов, сопротивление которых зависит от освещенности.

Кроме того, сконструированы полупроводниковые фотоэлементы, создающие ЭДС и непосредственно преобразующие энергию излучения в энергию электрического тока. ЭДС, называемая в данном случае фотоЭДС, возникает в области р—n-перехода двух полупроводников при облучении этой области светом.

Под действием света образуются пары электрон — дырка. В области р—n-перехода существует электрическое поле. Это поле заставляет неосновные носители полупроводников перемещаться через контакт. Дырки из полупроводника n-типа перемещаются в полупроводник p-типа, а электроны из полупроводника р-типа — в область n-типа, что приводит к накоплению основных носителей в полупроводниках n- и p-типов. В результате потенциал полупроводника р-типа увеличивается, а n-типа уменьшается. Это происходит до тех пор, пока ток неосновных носителей через р—n-переход не сравняется с током основных носителей через этот же переход. Между полупроводниками устанавливается разность потенциалов, равная фотоЭДС.

Если замкнуть цепь через внешнюю нагрузку, то в цепи пойдет ток, определяемый разностью токов неосновных и основных носителей через р—n-переход (рис. 11.5). Сила тока зависит от интенсивности падающего света и сопротивления нагрузки R. Фотоэлементы с р—n-переходом создают ЭДС порядка 1—2 В. Их выходная мощность достигает сотен ватт при коэффициенте полезного действия до 20%.

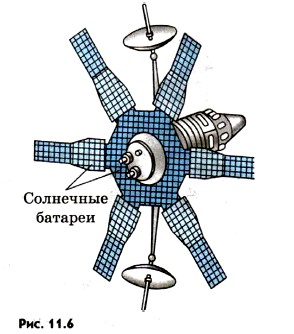

Фотоэлементы малой мощности используются, например, в фотоэкспонометрах. Особенно широко применяются полупроводниковые фотоэлементы при изготовлении солнечных батарей, устанавливаемых на космических кораблях (рис. 11.6). К сожалению, пока такие батареи довольно дороги.

Широко применяются вакуумные и полупроводниковые фотоэлементы, которые создают фотоЭДС.
