Вектор магнитной индукции

Направление вектора магнитной индукции

3. Направление вектора магнитной индукции можно определить с помощью

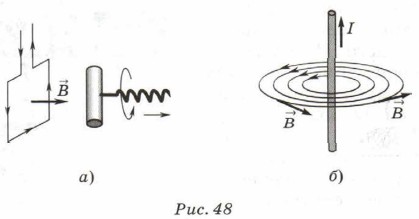

правила буравчика: если вращать ручку буравчика по направлению тока в рамке, то его поступательное движение покажет направление вектора магнитной индукции (рис. 48, а).

правила буравчика

Направление вектора магнитной индукции поля прямого проводника с током тоже определяют по правилу буравчика, сформулировав его так: если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением вектора магнитной индукции. В этом случае вектор магнитной индукции является касательной к окружности с центром на проводнике, плоскость которой перпендикулярна проводнику (рис. 48, б).

Вектор магнитной индукции поля подковообразного магнита перпендикулярен его концам и направлен от северного полюса к южному.

Линии магнитной индукции

4. При изучении электрического поля мы изображали его с помощью линий напряжённости. Магнитное поле, так же как и электрическое, можно наглядно изобразить с помощью линий магнитной индукции.

Линии магнитной индукции — это линии, касательные к которым совпадают по направлению с вектором магнитной индукции в данной точке поля.

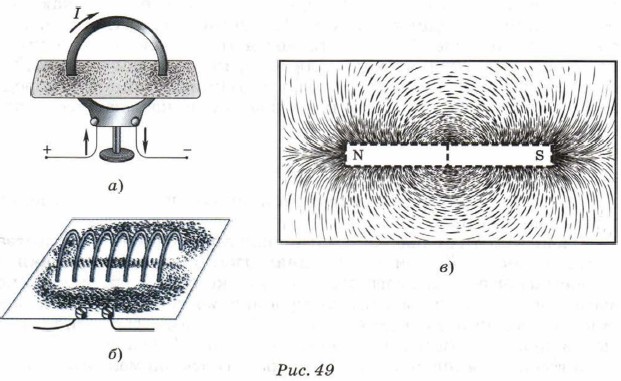

Картину магнитных полей можно получить с помощью магнитных стрелок или железных опилок. На рисунке 49, а показано магнитное поле, созданное проводником с током, имеющим форму витка, на рисунке 49, б — катушки с током. Картина магнитного поля полосового магнита показана на рисунке 49, в.

Линии магнитной индукции

Независимо от формы постоянного магнита, направление магнитных линий таково, что они выходят из северного полюса магнита и входят в его южный полюс (рис. 50).

Рис. 50

Если проводник смотан в катушку, то магнитное поле, создаваемое катушкой с током, представляет собой результат суперпозиции (сложения) магнитных полей, создаваемых отдельными её витками. Конфигурация линий магнитной индукции поля катушки с током аналогична конфигурации линий магнитной индукции полосового постоянного магнита.

Направление линий магнитной индукции поля катушки с током определяется по правилу буравчика, так же как и направление вектора магнитной индукции поля рамки с током. Вектор магнитной индукции в любой точке поля направлен по касательной к линии магнитной индукции (см. рис. 48, б).
