Оптические приборы

Телескоп

3. Как вы знаете, телескоп — прибор, используемый для астрономических наблюдений. Существуют различные типы телескопов: зеркальный (телескоп-рефлектор), линзовый (телескоп-рефрактор), радиотелескоп. Рассмотрим принцип работы телескопа-рефрактора.

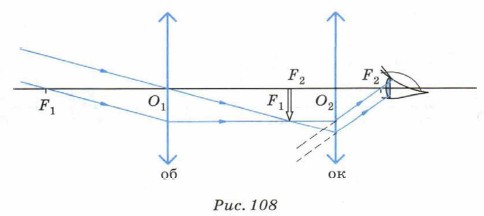

Оптическая система телескопа-рефрактора состоит из объектива и окуляра (рис. 108). Поскольку астрономические объекты находятся на большом расстоянии от телескопа, то можно считать, что в объектив попадает параллельный пучок света, он соберётся в фокальной плоскости объектива. Линза объектива имеет большое фокусное расстояние F₁.

Телескоп

Для максимального увеличения угла зрения окуляр должен быть так же, как и в микроскопе, короткофокусным, и изображение, даваемое объективом, должно располагаться между окуляром и его фокусом F₂, ближе к фокусу. Таким образом, в телескопе фокусы окуляра и объектива практически совпадают.

Окуляр формирует мнимое увеличенное прямое изображение предмета.

Вопросы для самопроверки

1. Охарактеризуйте изображение, получаемое с помощью проекционного аппарата; фотоаппарата.

2. Зачем объектив фотоаппарата и проекционного аппарата делают подвижным?

3. Каково назначение микроскопа и ход лучей в нём?

4. Каково назначение телескопа и ход лучей в нём?

Упражнение 22

1. Главное фокусное расстояние объектива проекционного аппарата 14 см. Диапозитив находится на расстоянии 14,4 см от него. Чему равно увеличение объектива?

2. Размер изображения предмета высотой 2 м, находящегося на расстоянии 4 м от объектива фотоаппарата, равен 0,5 см. Чему равно фокусное расстояние объектива фотоаппарата?

Ответы

1. 35.

2. 0,97 м.
