Глава 8. Световые волны

§ 63. Линза

Прозрачное тело, ограниченное сферическими поверхностями, называют линзой.

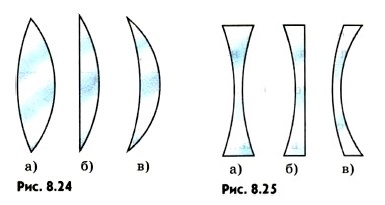

Виды линз. Линза может быть ограничена двумя выпуклыми сферическими поверхностями (двояковыпуклая линза — рис. 8.24, а), выпуклой сферической поверхностью и плоскостью (плосковыпуклая линза — рис. 8.24, б), выпуклой и вогнутой сферическими поверхностями (вогнуто-выпуклая линза — рис. 8.24, в). Эти линзы посредине толще, чем у краев, и все они называются выпуклыми.

Линзы, которые посредине тоньше, чем у краев, называются вогнутыми. На рисунке 8.25 изображены три вида вогнутых линз: двояковогнутая — а, плосковогнутая — б и выпукло-вогнутая — в.

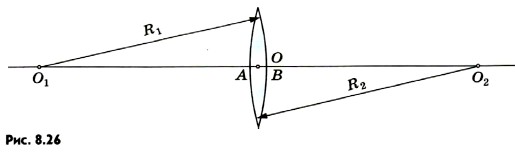

Тонкая линза. Мы рассмотрим наиболее простой случай, когда толщина линзы l = АВ пренебрежимо мала по сравнению с радиусами R₁ и R₂ сферических поверхностей линзы (рис. 8.26) и расстоянием предмета от линзы. Такую линзу называют тонкой линзой. В дальнейшем, говоря о линзе, мы всегда будем подразумевать тонкую линзу.

Точки А и В — вершины сферических сегментов — расположены в тонкой линзе столь близко друг от друга, что их можно принять за одну точку, которую называют оптическим центром линзы и обозначают буквой О. Луч света, который проходит через оптический центр линзы, не изменяет своего направления, а только смещается, но, так как линза тонкая, этим смещением можно пренебречь.

Прямую O₁O₂ (см. рис. 8.26), проходящую через центры сферических поверхностей, которые ограничивают линзу, называют ее главной оптической осью. Главная оптическая ось тонкой линзы проходит через оптический центр. Любую другую прямую, проходящую через оптический центр, называют побочной оптической осью (рис. 8.27).

Изображение в линзе. Подобно плоскому зеркалу, линза создает изображения источников света. Это означает, что свет, исходящий из какой-либо точки предмета (источника), после преломления в линзе снова собирается в одну точку (изображение) независимо от того, через какую часть линзы прошли лучи. Если по выходе из линзы лучи сходятся, они образуют действительное изображение. В случае же, когда прошедшие через линзу лучи расходятся, то пересекаются в одной точке не сами эти лучи, а лишь их продолжения¹. Изображение в этом случае мнимое. Его можно наблюдать глазом непосредственно или с помощью оптических приборов.

¹ Лучи или их продолжения будут пересекаться практически в одной точке, если они образуют малые углы с главной оптической осью.

Собирающая линза. Обычно линзы изготавливают из стекла. Выпуклые линзы являются собирающими. Любую из них схематично можно себе представить как совокупность стеклянных призм (рис. 8.28). В воздухе каждая призма отклоняет лучи к основанию. Все лучи, идущие через линзу, отклоняются в сторону ее главной оптической оси.

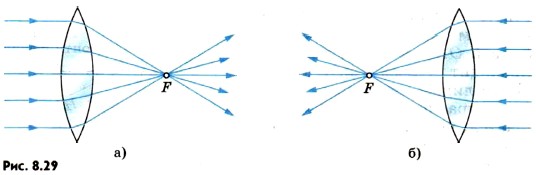

Точка, в которой пересекаются после преломления в собирающей линзе лучи, падающие на нее параллельно главной оптической оси, называется главным фокусом линзы. Эту точку обозначают буквой F (рис. 8.29, а).

Пучки, параллельные главной оптической оси, можно направить на линзу и с противоположной стороны. Точка, в которой они сойдутся, пройдя линзу, будет другим главным фокусом (рис. 8.29, б).

Таким образом, у линзы два главных фокуса. В однородной среде они располагаются по обе стороны линзы на одинаковых расстояниях от нее. Эти расстояния называются фокусным расстоянием линзы; его обозначают буквой F (той же буквой, что и фокус).

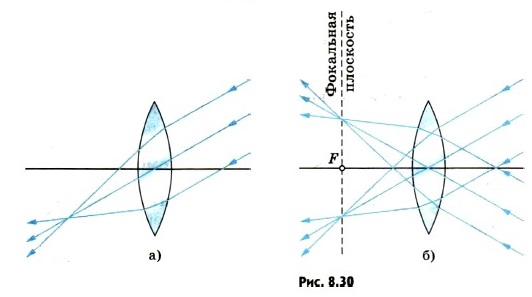

Направим три узких параллельных пучка лучей от осветителя под углом к главной оптической оси линзы. Мы увидим, что пересечение лучей произойдет не в главном фокусе, а в другой точке(рис. 8. 30, а). Но примечательно то, что точки пересечения независимо от углов, образуемых этими пучками с главной оптической осью, располагаются в плоскости, перпендикулярной главной оптической оси линзы и проходящей через главный фокус (рис. 8.30, б). Эту плоскость называют фокальной плоскостью.

Поместив светящуюся точку в фокусе линзы (или в любой точке ее фокальной плоскости), получим после преломления параллельные лучи (рис. 8.31).

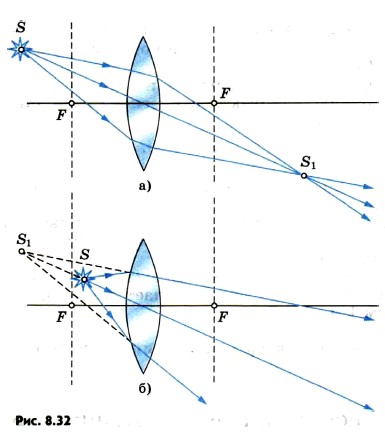

Если сместить источник дальше от фокуса линзы, лучи за линзой становятся сходящимися и дают действительное изображение (рис. 8.32, а). Когда же источник находится ближе фокуса, преломленные лучи расходятся и изображение получается мнимым (рис. 8.32, б).

Рассеивающая линза. Вогнутые линзы, находящиеся в оптически менее плотной среде (по сравнению с материалом линзы), являются рассеивающими. Направив на такую линзу лучи параллельно главной оптической оси, мы получим расходящийся пучок лучей. Их продолжения пересекаются в главном фокусе рассеивающей линзы.

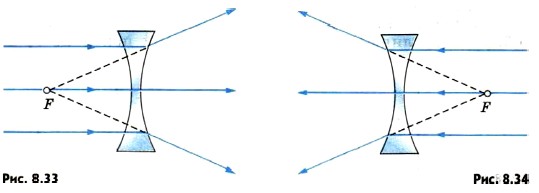

В этом случае главный фокус является мнимым (рис. 8.33) и расположен на расстоянии F от линзы. Другой мнимый главный фокус находится по другую сторону линзы на таком же расстоянии, если среда по обе стороны линзы одна и та же (рис. 8.34).

Оптическая сила линзы. Величину, обратную фокусному расстоянию, называют оптической силой линзы. Ее обозначают буквой D:

D > 0, если линза собирающая, D < 0, если линза рассеивающая.

Чем ближе к линзе ее фокусы, тем сильнее линза преломляет лучи, собирая или рассеивая их, и тем больше оптическая сила линзы.

Оптическую силу D линз выражают в диоптриях (дптр). Оптической силой в 1 дптр обладает линза с фокусным расстоянием 1 м.

Основной характеристикой линзы является ее оптическая сила.
