Глава 3. Световые явления

Изображение предмета в плоском зеркале

3. Выполняя построение изображения предмета в зеркале, вы могли убедиться в том, что оно изменяет ход лучей. Это даёт возможность «управлять» ходом лучей с помощью зеркала.

Пусть на зеркало О'О падает световой луч АО (рис. 155), тогда отражённый луч — ОА'. Поворачивая зеркало на тот или иной угол, можно определённым образом направить отражённый световой луч. Если луч АО падает на зеркало в положении О"О, то отражённым будет луч ОА". Свойство отражения света используется в световой сигнализации.

Рис. 155

4. Плоское зеркало используется в перископе. Этот прибор устанавливают, например, на подводных лодках. Он позволяет с лодки, находящейся под водой, увидеть, что происходит на поверхности воды.

Перископ представляет собой трубу, состоящую из трёх секций: двух горизонтальных и одной вертикальной (рис. 156). В местах соединения горизонтальных и вертикальной секций расположены зеркала А и В. Зеркала взаимно параллельны и составляют угол 45° с горизонталью.

перископ

Пусть на зеркало А падают горизонтальные лучи света от предмета ОО'. После отражения от него лучи изменят своё направление на вертикальное и попадут на зеркало В. После отражения в зеркале В лучи света изменят направление на 90° и попадут в глаз наблюдателя. Наблюдатель увидит предмет ОО'.

5*. Вы наверняка попадали в комнату, в которой было несколько зеркал. В каждом из них вы можете увидеть своё изображение, и не одно. Рассмотрим, как они получаются.

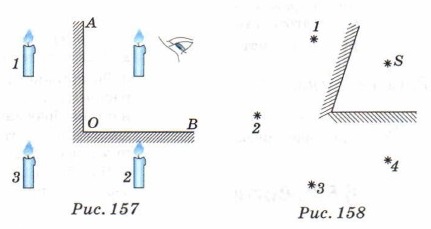

Пусть два зеркала расположены под углом 90° друг к другу (рис. 157). Мы увидим три изображения (1, 2, 3) свечи, стоящей перед зеркалами.

Рис. 158

Если, например, поставить зеркала под углом 72°, то в зеркалах увидим четыре изображения источника света S — по два изображения в каждом (рис. 158). При уменьшении угла между зеркалами увеличивается число изображений. Чтобы в этом убедиться, надо взять два зеркала, поставить их под углом 90° друг к другу и положить между ними какой-нибудь рисунок, а затем уменьшать угол между зеркалами. Число изображений будет увеличиваться. Изображения рисунка получаются в виде узоров, орнаментов. Им присуща строгая симметрия.

Идея получения многократных изображений в зеркалах использована в калейдоскопе. Эта игрушка, вероятно, вам знакома. С помощью калейдоскопа составляют рисунки для тканей, ковров, обоев и т. д.
