Глава 3. Световые явления

Фотоаппарат. Проекционный аппарат

Таким образом, при фотографировании необходимо добиться чёткого изображения предмета, для чего изменяют расстояние от объектива до плёнки. Кроме того, необходимо установить соответствующее освещение плёнки, что достигается с помощью диафрагмы.

На смену плёночным фотоаппаратам в настоящее время приходят цифровые фотоаппараты (рис. 192, б). В них светочувствительным слоем являются матрицы, состоящие из пикселей. Пиксель — наименьший элемент изображения и наименьший элемент матрицы дисплея, формирующего изображение. Сигнал с пикселей обрабатывается и хранится в самом фотоаппарате в цифровом виде.

5. Проекционный аппарат позволяет получить на экране увеличенное изображение предмета. К проекционным аппаратам относятся диапроектор, киноаппарат, графопроектор.

Вам уже известно, что увеличенное действительное изображение А'В' предмета АВ можно получить, если поместить его между фокусом и двойным фокусом собирающей линзы (рис. 193). Причём чем ближе к фокусу расположен предмет, тем больше размер его изображения.

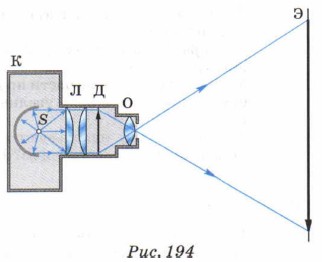

Проекционный аппарат устроен следующим образом. В закрытом корпусе К помещён источник света S (рис. 194). Вогнутое зеркало, в фокусе которого находится источник света, создаёт пучок параллельных лучей. С помощью системы линз Л свет направляется на диапозитив Д. Лучи от диапозитива попадают в объектив О и, проходя через него, создают изображение диапозитива на экране Э. Диапозитив располагается за фокусом объектива.

Увеличение проекционного аппарата можно менять. С этой целью объектив вращают по винтовой резьбе и таким образом изменяют расстояние от диапозитива до объектива. Чтобы изображение было чётким, следует менять и расстояние до экрана.
