Лабораторная работа 10

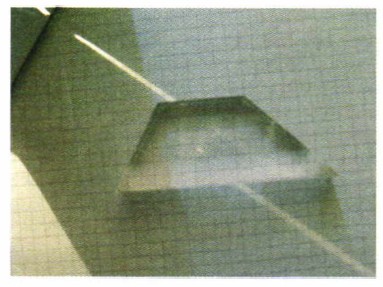

Исследование явления преломления светаЖелательно брать угол падения не менее 30°. Цель работы: понаблюдать явление преломления света, сравнить углы падения и преломления света при переходе из воздуха в стекло и из стекла в воздух; убедиться, что после прохождения сквозь плоскопараллельную пластинку выходящий луч параллелен падающему лучу. Оборудование: лампочка на подставке, источник питания, соединительные провода, экран со щелью, плоскопараллельная пластинка, лист бумаги, линейка, транспортир. Ход работы 1. Включите лампочку и расположите её так, чтобы полоска света на бумаге была отчётливой. 2. Положите на бумагу плоскопараллельную пластинку так, чтобы луч света входил в неё через одну из двух параллельных граней и выходил через другую, как показано на фотографии.

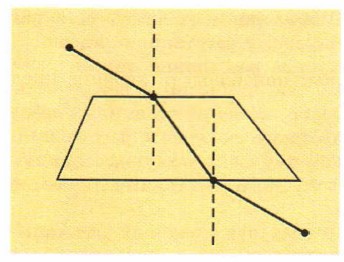

3. Аккуратно обведите карандашом плоскопараллельную пластинку. Отметьте на бумаге по две точки, лежащие на входящем и выходящем лучах (одна из этих точек должна быть у грани пластинки). 4. Выключите лампочку и сделайте построение хода луча при прохождении его сквозь плоскопараллельную пластинку, как показано на рисунке.
5. Обозначьте на вашем чертеже угол падения и угол преломления света при переходе света из воздуха в стекло. Измерьте эти углы с помощью транспортира, сравните их и сделайте вывод. 6. Обозначьте на вашем чертеже угол падения и угол преломления при переходе света из стекла в воздух. Измерьте эти углы с помощью транспортира, сравните их и сделайте вывод. 7. Проверьте, что после прохождения сквозь плоскопараллельную пластинку выходящий луч параллелен падающему лучу.
|
|
|
