§ 13. Сопротивление. Закон Ома для участка цепи
Электрическое сопротивление проводникаИзучим, как зависит сила тока в проводнике от напряжения на нём. В качестве проводников мы будем использовать так называемые резисторы1. Они изготовлены из специальных сплавов, иногда в виде спирали. На электрических схемах резистор изображают прямоугольником с буквой R (рис. 13.1, а). 1 От латинского «резистере» — сопротивляться. ПОСТАВИМ ОПЫТ Соберём цепь по схеме, изображённой на рис. 13.1, а. Амперметр измеряет силу тока в резисторе, а вольтметр — напряжение на резисторе. В качестве источника тока удобно использовать источник тока с регулируемым напряжением.

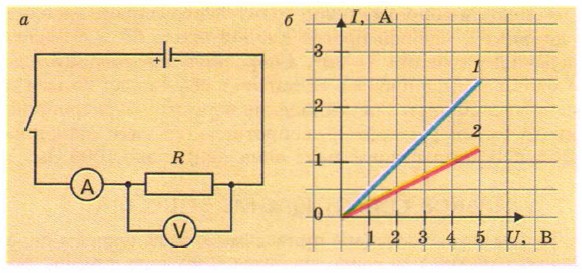

Рис. 13.1. Изучение зависимости силы тока от напряжения: а — схема цепи; б — график зависимости силы тока от напряжения На рис. 13.1, б изображены полученные на опыте графики зависимости силы тока от напряжения для двух разных резисторов. Мы видим, что сила тока в проводнике прямо пропорциональна напряжению на этом проводнике. Электрическое сопротивлениеЗависимость силы тока I в проводнике от напряжения U записывают в виде
а входящую в эту формулу величину R называют электрическим сопротивлением проводника. Чем больше сопротивление проводника, тем меньше сила тока в нём при том же напряжении. Единица сопротивленияИз формулы
Какова сила тока в проводнике, если напряжение на его концах 36 В, а сопротивление проводника 12 Ом? Велико ли сопротивление 1 Ом?Такое сопротивление имеет, например, медный провод длиной около 60 м с площадью поперечного сечения 1 мм1 2. Сопротивление соединительных проводов электроприборов составляет обычно сотые или даже тысячные доли ома. Сопротивление же самих электроприборов намного больше; например, сопротивление нити накаливания настольной лампы (когда нить накалена) около 1000 Ом.
|
|
|
