Последовательное и параллельное соединения проводников: Что мы узнали. Вопросы и задания

Что мы узнали

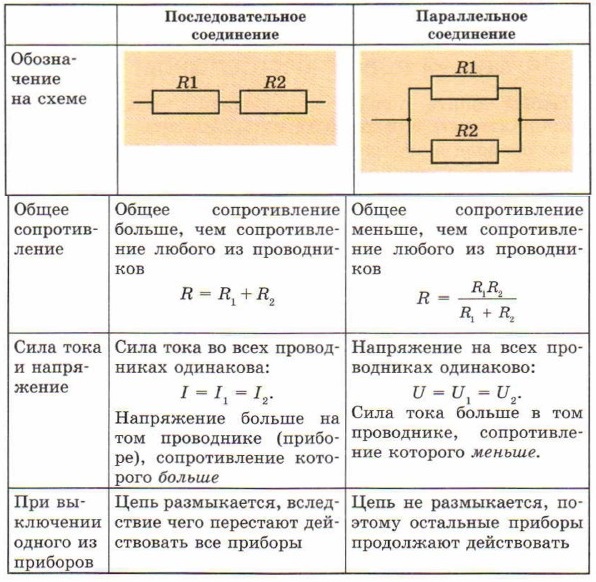

Сравнение последовательного и параллельного соединений двух проводников сопротивлениями R и R2₂.

Сравнение последовательного и параллельного соединений двух проводников

При последовательном соединении п проводников, каждый сопротивлением г, их общее сопротивление R = nr.

Если выключить один из последовательно соединённых приборов, то возникнет разрыв цепи, из-за чего выключатся все приборы. Поэтому приборы редко включают последовательно.

При параллельном соединении n проводников, каждый сопротивлением r, их общее сопротивление

При параллельном соединении приборов любой прибор можно включать и выключать независимо от остальных и напряжение на всех приборах одинаково. Поэтому в быту и в технике обычно используют именно параллельное соединение электрических приборов.

Вопросы и задания

Первый уровень

1. Чему равно общее сопротивление двух последовательно соединённых резисторов сопротивлениями 1 и 2 Ом?

2. Изобразите схему последовательного соединения трёх резисторов.

3. 100 одинаковых резисторов сопротивлением 2 Ом каждый соединены последовательно. Чему равно их общее сопротивление?

4. Чему равно общее сопротивление двух параллельно соединённых резисторов сопротивлениями 1 и 2 Ом?

5. Изобразите схему параллельного соединения трёх резисторов.

6. 100 одинаковых резисторов сопротивлением 2 Ом каждый соединены параллельно. Чему равно их общее сопротивление?

7. Сопротивление одного из резисторов 2 Ом, а другого — 3 Ом. Их общее сопротивление больше 3 Ом. Как соединены резисторы — последовательно или параллельно?

8. Сопротивление одного из резисторов 2 Ом, а другого — 3 Ом. Их общее сопротивление меньше 2 Ом. Как соединены резисторы — последовательно или параллельно?

9. Как соединены электроприборы в квартире — последовательно или параллельно? Каково напряжение в каждой розетке? Опасно ли оно для жизни?

10. Что такое реостат? Для чего используют реостаты?

Второй уровень

11. К цепи, состоящей из нескольких последовательно соединённых резисторов, подключили последовательно резистор сопротивлением 3 Ом. Как изменилось общее сопротивление цепи?

12. К цепи, состоящей из нескольких параллельно соединённых резисторов, подключили параллельно резистор сопротивлением 3 Ом. Может ли после этого общее сопротивление цепи стать равным 5 Ом?

13. Составьте задачу по теме «Последовательное и параллельное соединения проводников», ответом которой было бы «12 Ом».

Домашняя лаборатория

Составьте электрическую цепь из батарейки и двух лампочек, соединенных один раз последовательно, а другой раз — параллельно. Какие отличия вы заметили? Как вы их объясните?
