§ 18. Магнитные взаимодействия
Электромагнитные релеЗамыкая и размыкая цепь, в которой течёт небольшой ток, можно включать и выключать ток в другой электрической цепи, сила тока в которой значительно больше. Это делают с помощью электромагнитного реле. На рис. 18.11 схематически изображено устройство одного из типов электромагнитных реле. При замыкании ключа 1 в катушке 2 возникает ток. Катушка становится магнитом и притягивает стальную пластину 3, размыкая контакты цепи 4.
На рис. 18.12 изображена схема автоматического включения и выключения уличного освещения. При увеличении освещённости утром сопротивление фоторезистора уменьшается, в изображённой слева цепи сила тока увеличивается и электромагнитное реле выключает освещение.

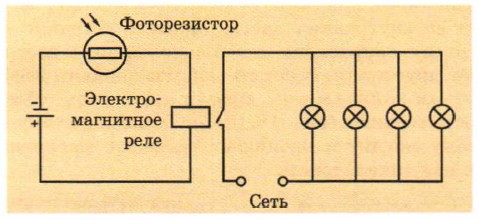

Рис. 18.12. Схема автоматического включения и выключения уличного освещения
|
|
|
