§ 19. Магнитное поле

Магнитное поле

Магнитное взаимодействие (так же как и электрическое) осуществляется посредством поля:

проводник с током или постоянный магнит создаёт вокруг себя магнитное поле, которое действует на другие проводники с токами и магниты.

Магнитное поле можно исследовать с помощью магнитных стрелок.

ПОСТАВИМ ОПЫТЫ

Вблизи постоянного магнита стрелки как бы выстраиваются вдоль некоторых линий (рис. 19.1, а). Их называют линиями магнитной индукции (сокращённо магнитными линиями.

За направление магнитной линии в данной точке принимают направление, которое указывает в этой точке северный полюс магнитной стрелки. На чертежах направление магнитной линии указывают стрелкой.

На рис. 19.1, а изображены магнитные линии поля, создаваемого полосовым магнитом, а на рис. 19. 1, б — магнитные линии поля, создаваемого катушкой с током. Мы видим, что вне катушки эти магнитные поля очень похожи.

С помощью правила правой руки можно убедиться, что

магнитные линии выходят из северного полюса и входят в южный полюс (см. рис. 19.1, б).

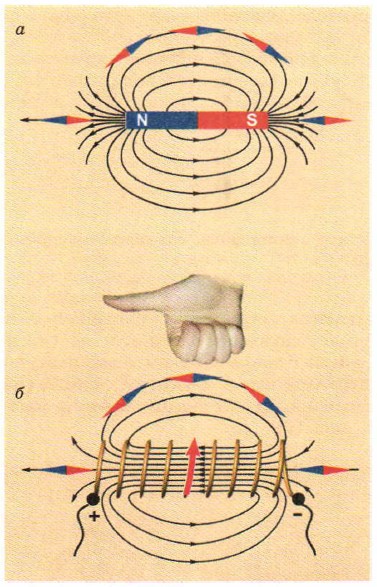

Рис. 19.1. Магнитные линии поля, создаваемого полосовым магнитом (а) и катушкой с током (б)
