§ 33. Электрическая цепь и её составные части

Для того чтобы использовать энергию электрического тока, нужно прежде всего иметь источник тока.

Электродвигатели, лампы, плитки, всевозможные электробытовые приборы называют приёмниками или потребителями электрической энергии.

Электрическую энергию нужно доставить к приёмнику. Для этого приёмник соединяют с источником электрической энергии проводами.

Чтобы включать и выключать в нужное время приёмники электрической энергии, применяют ключи, рубильники, кнопки, выключатели, т. е. замыкающие и размыкающие устройства.

Источник тока, приёмники, замыкающие устройства, соединённые между собой проводами, составляют простейшую электрическую цепь.

Чтобы в цепи был ток, она должна быть замкнутой, т. е. состоять только из проводников электричества. Если в каком-нибудь месте провод оборвётся, то ток в цепи прекратится. (На этом и основано действие выключателей.)

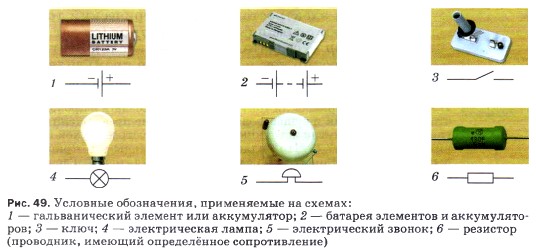

Чертежи, на которых изображены способы соединения электрических приборов в цепь, называют схемами. Приборы на схемах обозначают условными знаками (рис. 49). На рисунке 50 изображена схема простейшей электрической цепи.

Вопросы

1. Каково назначение источника тока в электрической цепи?
2. Какие приёмники, или потребители, электрической энергии вы знаете?
3. Из каких частей состоит электрическая цепь? 4. Какую электрическую цепь называют замкнутой; разомкнутой?

Упражнение 23

1. Начертите схему цепи, содержащей один гальванический элемент и два звонка, каждый из которых можно включать отдельно.
2. Придумайте схему соединения гальванического элемента, звонка и двух кнопок, расположенных так, чтобы можно было позвонить из двух разных мест.
3. На рисунке 51 дана схема соединения лампы и двух переключателей. Рассмотрите схему и подумайте, где можно применить такую проводку.

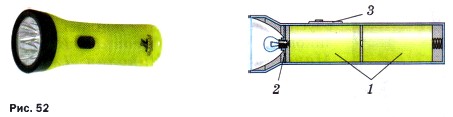

4. Нарисуйте схему цепи карманного фонаря (рис. 52) и назовите части этой цепи. Какие элементы фонаря отмечены цифрами?
