Глава 2. Механические свойства жидкостей, газов и твёрдых тел

Гидравлическая машина. Гидравлический пресс

Таким образом,

гидравлическая машина даёт выигрыш в силе во столько раз, во сколько раз площадь большого поршня больше площади малого.

Это означает, что с помощью небольшой силы, приложенной к малому поршню гидравлической машины, можно уравновесить существенно большую силу, приложенную к большому поршню.

3. Гидравлические машины широко применяются в технике, например в гидравлических подъёмниках, с помощью которых можно поднимать очень тяжёлые тела. Гидравлические прессы используются для обработки материалов, для прессования сена, соломы, для выжимания масла из масличных семян и т. п.

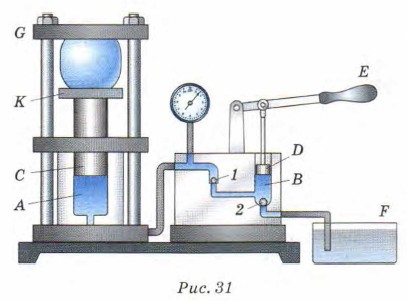

4. Рассмотрим, как работает гидравлический пресс. На рисунке 31 приведена его модель.

Гидравлический пресс состоит из двух цилиндров А и В с соответственно большим и малым поршнями (С и D). Поршень D в цилиндре В приводится в движение рукояткой Е. При движении поршня D вверх открывается клапан 2, и в цилиндр В входит масло из сосуда F. При движении поршня вниз клапан 2 закрывается, открывается клапан 1, и масло из цилиндра В перетекает в цилиндр А.

Большой поршень С, поднимаясь вверх, перемещает прикреплённую к нему платформу К, на которую помещают обрабатываемый материал. Материал при этом сдавливается между платформой К и неподвижной платформой G.

5*. Гидравлическая машина, так же как и любой простой механизм, даёт выигрыш в силе, но не даёт выигрыша в работе. Покажем это.

Пусть на малый поршень гидравлической машины площадью S₁, действует сила F₁, под действием которой он перемещается вниз на расстояние h₁ (рис. 32). При этом на большой поршень площадью S₂ действует сила F₂, и он перемещается вверх на расстояние h₂.

При действии силы F₁ масло из малого цилиндра перетекло в большой. Очевидно, что объём масла (V₁), ушедшего из малого цилиндра, равен объёму масла (V₂), пришедшего в большой цилиндр:

V₁ = V₁.
