Глава 2. Механические свойства жидкостей, газов и твёрдых тел
§ 16. Деформация твёрдых тел. Виды деформации (окончание)8. В опыте (см. рис. 48) линейка прогибалась под действием груза. В этом случае возникала деформация изгиба. Изгиб существует в рельсах железнодорожного пути, в фундаменте зданий, в балках перекрытий и т. д. При изгибе верхний слой материала подвергается сжатию, а нижний — растяжению (рис. 58). Между крайними слоями находится слой, который практически не меняет длину (слой АВ). Он называется нейтральным. Этот слой почти не испытывает деформации. Силы упругости, возникающие в нём, малы. Поэтому в строительстве сплошные стержни заменяют трубами, что позволяет сделать конструкцию более лёгкой, не уменьшая её прочности.

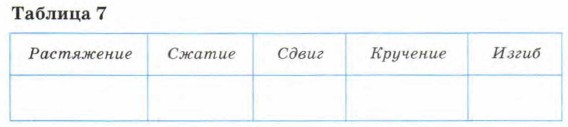

Таким образом, различают четыре вида деформаций: растяжение (сжатие), сдвиг, кручение и изгиб. Чаще всего деформация бывает сложной и представляет собой сумму нескольких простых деформаций. Это было видно и из приведённых примеров. Так, сдвиг и изгиб сопровождаются растяжением и сжатием. Вопросы для самопроверки 1. Что называют деформацией? 2. Приведите примеры деформации тел при действии на них силы. 3. В чём разница между упругой и пластической деформацией? 4. Объясните на основе теории строения вещества природу упругости. 5. Какие виды деформации вам известны? 6. Охарактеризуйте деформацию растяжения, сдвига, изгиба, кручения. 7. Приведите примеры проявления деформаций различного вида. Задание 16 1. Почему динамометр со временем начинает давать неверные показания? 2. В курсе физики 7 класса вы изучали закон, устанавливающий связь между силой упругости и удлинением тела (закон Гука). Вспомните его и определите силу упругости, возникающую в пружине, если её деформация равна 20 см, а жёсткость 10 H/м. 3. Постройте график зависимости силы упругости от удлинения, если жёсткость резинового жгута 5 H/м. Определите по графику удлинение жгута, если в нём возникает сила упругости 2 Н. 4. Приведите примеры использования трубчатых конструкций в технике и трубчатого строения в природе. 5. Каким преимущественно деформациям подвергаются: стержень, на котором висит люстра; ножка стола; ключ, открывающий замок; сиденье стула; деталь, обрабатываемая напильником; ввинчиваемый шуруп; забиваемый гвоздь; передвигаемое по полу кресло? Запишите эти примеры в соответствующие графы таблицы 7.
6. Какие виды деформации возникают в гайке при её закручивании гаечным ключом? Ответы к заданиям 2 Н. 3. 0,4 м.
|
|
|
