Глава 7. Электрический ток

Сила тока. Амперметр

Единица силы тока 1 А является основной единицей СИ.

В науке, технике, на практике часто используют и такие единицы силы тока, как миллиампер (1 мА), микроампер (1 мкА), килоампер (1 кА).

1 мА = 0,001 А,

1 мкА = 0,000001 А,

1 кА= 1000 А.

5. В § 37 введена единица заряда — 1 Кл. Зная формулу для расчёта силы тока, можно записать: q = It. Учитывая, что единицей силы тока является 1 А, а единицей времени — 1с, получим единицу электрического заряда:

1 Кл = 1 А • 1 с.

6. Давайте оценим значение силы тока 1 А, т. е. выясним, большая это сила тока или нет. Для человеческого организма — очень большая. Для него безопасной является сила тока лишь до 1 мА. В бытовой электрической сети нормальной считается сила тока до 6 А. Посмотрите дома на розетки или электрические приборы, там стоит эта цифра — 6 А. Это максимальная сила тока, которая может проходить через розетку или прибор.

7. Ещё одна очень важная особенность силы тока заключается в следующем: сила тока во всех участках проводника, по которому течёт ток, одинакова. Это следует из того, что заряд, проходящий через любое поперечное сечение проводника в единицу времени, одинаков. Иначе говоря, когда в цепи существует ток, заряд нигде ни в какой части проводника не скапливается. Так, если в начале проводника, например металлической проволочки, сила тока равна 1 А, то и в любом поперечном сечении проводника, и в конце его она тоже обязательно — 1 А.

8. Прибор, с помощью которого измеряют силу тока в цепи, называют амперметром.

Амперметр и по своему принципу действия, и по устройству похож на гальванометр (см. рис. 153). Его работа основана на магнитном действии тока. Чем больше сила тока, проходящего по катушке, тем сильнее она взаимодействует с магнитом, тем больше угол поворота стрелки прибора. Поскольку с помощью амперметра измеряют силу тока, то он устроен так, чтобы а) включение его в цепь практически не влияло на силу тока в цепи.

Чтобы отличить амперметр от гальванометра, на его шкале ставят букву А. На схемах амперметр изображают кружком с буквой А в центре (рис. 159, а).

амперметр

Лабораторный амперметр (рис. 159, б), которым вы будете пользоваться в дальнейшем, внешне отличается от демонстрационного.

Будьте внимательны при работе с амперметрами, так как каждый из них рассчитан на некоторую максимальную силу тока. Иначе прибор может испортиться.

9.

Амперметр включается в цепь последовательно с тем прибором, силу тока в котором нужно измерить.

У каждой клеммы прибора стоит свой знак: или « + », или «-». Это значит, что клемму со знаком « + » надо обязательно соединить с проводом, идущим от положительного полюса источника тока, а клемму со знаком «-» — с отрицательным.

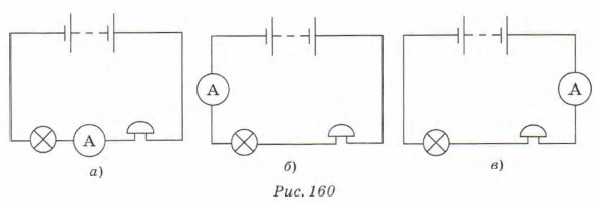

Если цепь состоит из нескольких последовательно соединённых проводников или приборов (соединение, при котором начало одного проводника соединяется с концом другого), то амперметр будет показывать во всех точках цепи одно и то же значение силы тока. Так, в схемах, показанных на рисунке 160, во всех трёх случаях сила тока будет одинакова.

Рис. 160
