Глава 7. Электрический ток

Электрическое напряжение. Вольтметр

Почему при одном и том же значении силы тока действия электрического тока столь различны? Очевидно, что энергия, необходимая для того, чтобы раскалить нить лампы, включённой в сеть, намного больше той, что расходуется в лампочке карманного фонаря. Можно сказать, что мощность лампы накаливания много больше мощности лампы карманного фонаря.

Единственным различием двух цепей является то, что в них использованы разные источники тока: напряжение городской осветительной сети гораздо больше напряжения источника тока. Разное напряжение подаётся и на лампы. На участке цепи с лампой, включённой в сеть, напряжение выше, чем на участке цепи, содержащей лампочку карманного фонаря.

5.

Физическую величину, равную отношению мощности электрического тока к силе тока в цепи, называют электрическим напряжением.

Напряжение принято обозначать буквой U.

где Р — мощность электрического тока, I — сила тока.

6. Единицей напряжения является вольт (1 В). Название единице напряжения дано в честь итальянского учёного Вольта.

В практике используют также дольные и кратные единицы: киловольт (1 кВ) , милливольт (1 мВ).

1 кВ = 1000 В,

1 мВ = 0,001 В.

7. Оценим напряжение, равное 1 В. Высокое оно или Опасно ли оно для жизни человека? Напряжение в 1 В неопасно. Считается, что напряжение до 12 В совершенно безопасно. И даже напряжение до 42 В, с которым вы будете работать в классе, в нормальных условиях безвредно. А напряжение 220 В, т. е. напряжение осветительной сети, может оказаться для человека смертельно опасным. Поэтому всегда будьте очень аккуратны с электрическими приборами, особенно работающими под высоким напряжением.

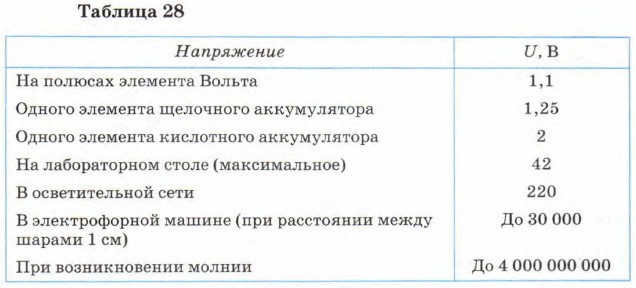

Напряжения, с которыми имеют дело в технике, колеблются от долей микровольт до миллионов вольт. В таблице 28 представлены некоторые примеры напряжений, встречающихся в природе и технике.

8. Прибор, с помощью которого измеряют напряжение на полюсах источника тока или на каком-либо участке цепи, называют вольтметром.

Как внешний вид демонстрационного вольтметра, так и его устройство очень похожи на гальванометр и амперметр, только предназначен вольтметр для измерения напряжения. То же самое можно сказать и о лабораторном вольтметре — он похож на лабораторный амперметр (см. рис. 159, б). Поэтому для отличия вольтметра от других измерительных приборов на его шкале ставят букву V. Внешний вид и условное обозначение вольтметра на схемах показано на рисунке 168.
