Глава 7. Электрический ток
Сопротивление проводника. Закон Ома для участка цепи (окончание)8. Пример решения задачи В паспорте амперметра записано, что его сопротивление равно 0,1 Ом. Чему равно напряжение на зажимах амперметра, если он показывает силу тока 5 А?

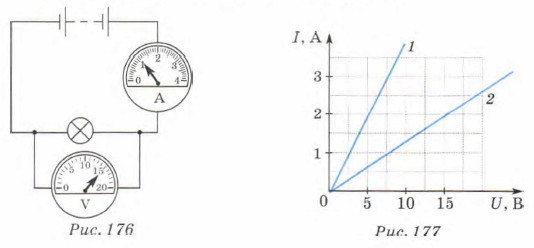

Вопросы для самопроверки 1. Какая зависимость существует между силой тока и напряжением на участке цепи при постоянном сопротивлении? 2. Какую величину называют электрическим сопротивлением проводника? 3. Почему мы называем сопротивление физической величиной? 4. Как можно объяснить, почему проводник обладает сопротивлением? 5. Что принимают за единицу сопротивления проводника? 6. Сопротивление какого проводника равно 1 Ом? 7. Сформулируйте закон Ома для участка цепи. Задание 51 1. Из формулы закона Ома можно выразить сопротивление: Будет ли правильным утверждение: «Сопротивление проводника прямо пропорционально напряжению на его концах и обратно пропорционально силе тока в этом проводнике»? 2. При напряжении 1 В сила тока в одном проводнике равна ОДА, а в другом — 0,01 А. Какой из проводников обладает большим сопротивлением? Вычислите сопротивление проводников. 3. Сила тока в проводнике 0,6 А при напряжении 42 В. Чему равно сопротивление этого проводника? 4. Пользуясь показаниями приборов, изображённых на рисунке 176, определите сопротивление электрической лампы. 5. Постройте график зависимости силы тока от сопротивления проводника, используя данные эксперимента (см. табл. 31). Трёх точек, безусловно, мало для построения графика, но вспомните из курса математики, как выглядит график обратно пропорциональной зависимости. По оси абсцисс откладывайте значения сопротивлений, по оси ординат — значения силы тока. 6. Пользуясь графиком (рис. 177), определите сопротивления проводников 1 и 2. Сделайте вывод о характере зависимости между сопротивлением проводника и углом наклона графика.
Ответы к заданиям 2. Второй; 10 Ом; 100 Ом. 3. 70 Ом. 4. ≈ 14 Ом. 6. 2,5 Ом; 7,5 Ом.
|
|
|
