Глава 7. Электрический ток

§ 52. Сопротивление проводника. Закон Ома для участка цепи

Какую физическую величину называют силой тока?

Что называют напряжением?

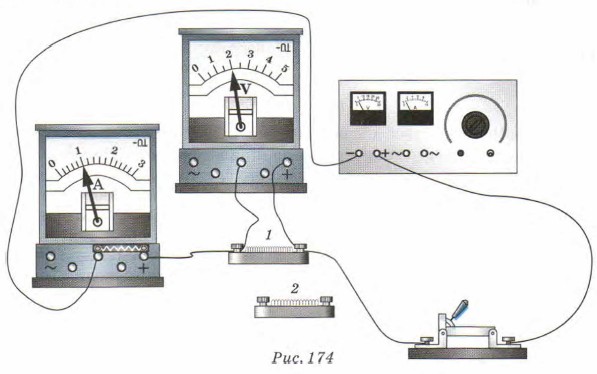

1. Напомним, что физические величины сила тока I и напряжение U характеризуют электрический ток и его действия. Установим зависимость между этими величинами. Для этого воспользуемся установкой, изображённой на рисунке 174.

резистор

В качестве потребителя тока в цепи используется резистор — металлический проводник в виде спирали. Параллельно резистору подключён вольтметр, измеряющий напряжение на этом участке цепи. Остальная часть цепи состоит из источника тока, ключа и амперметра. В качестве источника тока будем использовать устройство, которое позволяет регулировать напряжение на концах проводника.

2. Сначала присоединим вольтметр к проводнику 1. Будем изменять напряжение на этом участке цепи и следить за соответствующими изменениями силы тока. Результаты измерений представлены в таблице 30.

Как видно из таблицы 30, между силой тока и напряжением на концах проводника существует прямая пропорциональная зависимость: I ~ U.

Таблица 30

Присоединим вольтметр к проводнику 2 и повторим опыт. При тех же значениях напряжения, что и в первом случае, получим другие значения силы тока. Однако и в этом проводнике сила тока будет прямо пропорциональна напряжению.

3. По результатам проведённых опытов вычислим отношение напряжения к силе тока. Оно будет постоянным для каждого из проводников, но будет иметь разное значение для проводников 1 и 2. Следовательно, существует физическая величина, характеризующая свойства проводника, по которому течёт электрический ток. Эту величину называют электрическим сопротивлением проводника или просто сопротивлением. Обозначают сопротивление буквой R.

За единицу сопротивления принимают ом (1 Ом). 1 Ом — это сопротивление такого проводника, в котором при напряжении на концах 1 В сила тока равна 1 А.

1 Ом

Единица сопротивления получила своё название в честь немецкого учёного Георга Ома (1787—1854), открывшего основной закон электрической цепи.

В практике используют дольные и кратные единицы: килоом (1 кОм), мегаом (1 МОм).

1 кОм = 1000 Ом,

1 МОм = 1 000 000 Ом.
