Глава 7. Электрический ток

Расчёт сопротивления проводника. Реостаты

Значения удельных сопротивлений некоторых веществ приведены в таблице 33.

Значения удельного сопротивления веществ приведены для температуры 20 °С, так как сопротивление проводников зависит от температуры. При повышении температуры оно возрастает, а при понижении уменьшается. Эту зависимость можно объяснить с помощью молекулярно-кинетической теории строения вещества.

При повышении температуры возрастает амплитуда колебаний частиц твёрдого тела, находящихся в узлах кристаллической решётки. Соответственно возрастает сопротивление направленному движению электрических зарядов.

3. Очень часто на практике приходится менять силу тока в цепи, плавно увеличивая или уменьшая её. Вспомните, например, как гаснет свет в театре или кинотеатре, как регулируется громкость звука в радиоприёмнике. Это происходит за счёт изменения силы тока. При пуске электрических двигателей, при выключении сильных токов в различных технических устройствах необходимо постепенно изменять силу тока.

Изменить силу тока можно, меняя сопротивление цепи. Приборы, позволяющие плавно регулировать силу тока в цепи, называют реостатами.

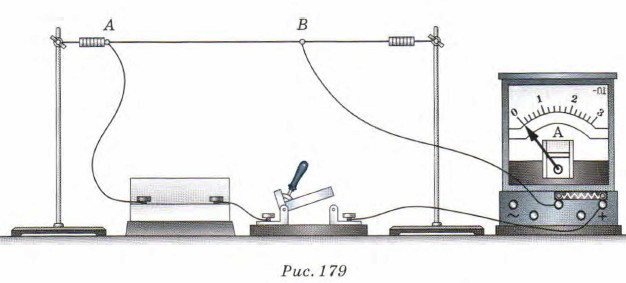

4. Продемонстрировать принцип работы реостата можно с помощью обычной проволоки, желательно никелиновой или нихро- мовой, так как они обладают большим удельным сопротивлением. При включении в цепь такой проволоки один контакт (А) неподвижен, а другой (В) — может перемещаться вдоль проволоки (рис. 179). Амперметр показывает, как меняется сила тока в цепи при перемещении подвижного контакта. Очевидно, что чем больше часть проволоки, включённая в цепь (контакт В передвинут вправо), тем больше сопротивление проволоки и, следовательно, тем меньше сила тока в цепи.

На практике применяют самые разнообразные реостаты. Но общее для всех реостатов — это использование длинной проволоки с большим удельным сопротивлением.

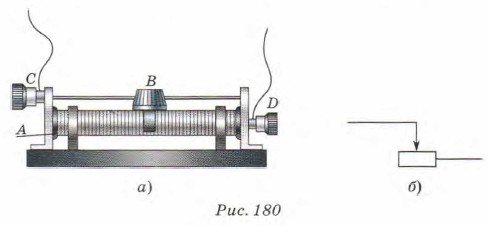

5. Рассмотрим подробнее ползунковый реостат, с которым вы будете работать. Его внешний вид изображён на рисунке 180, а, а условное обозначение на схеме — на рисунке 180, б.

В этом реостате никелиновая проволока, покрытая тонким слоем окалины, намотана на керамический цилиндрА. Окалина позволяет изолировать витки друг от друга. По расположенному вверху металлическому стержню может перемещаться ползунок В. Контакты ползунка прижаты к виткам обмотки, и в результате трения слой окалины под контактами стирается. Электрический ток в цепи проходит от витков проволоки к ползунку, а через него — в стержень, на конце которого находится зажим С. Другой зажим D соединён с одним из концов обмотки. Таким образом, ток проходит от одного зажима до другого через витки обмотки, число которых можно менять в зависимости от положения ползунка.

На каждом реостате обязательно указывают его максимальное сопротивление и допустимое для его обмотки значение силы тока.
