Глава 7. Электрический ток

Параллельное соединение проводников

Используя закон Ома для участка цепи, можно получить формулу для расчёта общего сопротивления проводников, соединённых параллельно, сопротивления которых различны.

Учитывая, что I = I₁ + I₂, а получим

Так как U = U₁ = U₂, тo

Если параллельно соединены не два, а большее число проводников, то в формулах для определения общей силы тока и общего сопротивления число слагаемых увеличится и будет равно числу проводников.

5. Теперь становится понятным ответ на вопрос: почему параллельное соединение используется чаще, чем последовательное?

Прежде всего, все потребители электрической энергии при параллельном соединении работают даже в том случае, если один из них отключается. Цепь остаётся замкнутой, и ток не прерывается. Кроме того, все потребители и устройства могут изготавливаться в расчёте на одинаковое напряжение.

Вопросы для самопроверки

1. Какое соединение проводников называют параллельным?

2. Какая из физических величин — I, U или R — одинакова для всех проводников, соединённых параллельно?

3. Что происходит с током в цепи с параллельным соединением проводников?

4. Запишите формулу для определения общей силы тока в цепи, состоящей из трёх параллельно соединённых проводников.

5. Как вы можете объяснить тот факт, что общее сопротивление параллельно соединённых проводников меньше сопротивления каждого из входящих в это соединение проводников?

6. Запишите формулу для определения общего сопротивления параллельно соединённых проводников.

Задание 54

1. Что произойдёт, если вывернуть одну из лампочек в цепи, изображённой на рисунке 188?

Рис. 188

2. В каких точках электрической цепи — А, В или С — надо поставить ключ (см. рис. 188), чтобы можно было выключить лампу 3; чтобы горела только лампа 1?

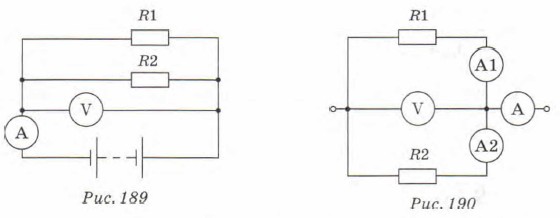

3. Два проводника, сопротивления которых R₁ = 5 Ом и R₂ = 3 Ом, соединены так, как показано на схеме (рис. 189). Определите показания амперметра, если вольтметр показывает значение напряжения 40 В.

Рис. 190

4*. Амперметр А (рис. 190) показывает значение силы тока 1,6 А при напряжении 120 В. Сопротивление R₁ = 100 Ом. Определите значение сопротивления R₂ и показания амперметров А1 и А2.

Ответы к заданиям

3. ≈ 21 А.

4*. 300 Ом; 1,2 А; 0,4 А.
