Глава 8. Электромагнитные явления
Магнитное поле электрического токаНа рисунке 218 показано расположение магнитных стрелок вокруг проводника с током, имеющего форму витка. Как и в предыдущем опыте, стрелки в магнитном поле расположатся вдоль линий магнитной индукции, но ориентированы они будут по-разному, поскольку в левой части рисунка ток «выходит» из листа, а в правой— «входит» в него.
Таким образом, линии магнитной индукции магнитного поля имеют определённое направление, которое связано с направлением тока в проводнике. 4. Для определения направления линий магнитной индукции поля, созданного проводником с током, пользуются правилом буравчика:

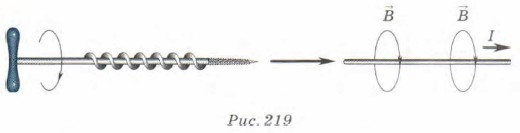

На рисунке 219 показано направление тока в проводнике, а также направление линий магнитной индукции.
5. Большой практический интерес представляет магнитное поле катушки с током. На рисунке 220 показана картина магнитного поля катушки с током, полученная с помощью железных опилок. Внутри катушки линии магнитной индукции параллельны друг другу, а на концах расходятся и замыкаются вне катушки. Подобная картина аналогична расположению линий магнитной индукции поля полосового магнита (см. рис. 204).

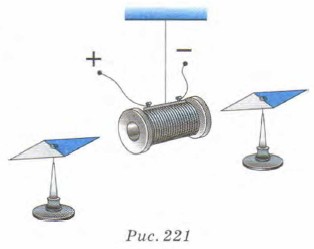

Если подвесить катушку с током на тонких и гибких проводниках и дать ей возможность свободно вращаться, то она установится так, что один её конец будет обращён на север, другой — на юг (рис. 221). Следовательно, катушка с током подобна магниту. Если поменять направление тока в катушке, то она повернётся на 180°. Это свидетельствует о том, что направление линий индукции магнитного поля катушки связано с направлением тока в проводнике (как и во всех предыдущих опытах).
6. Для определения направления линий магнитной индукции магнитного поля, возникающего в катушке с током, можно также воспользоваться правилом буравчика, сформулировав его так:

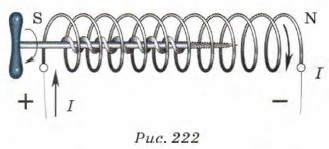

На рисунке 222 линии магнитной индукции, совпадающие с направлением поступательного движения острия буравчика, выходят из правой части катушки с током. Следовательно, справа у катушки с током северный полюс, а слева — южный.
|
|
|
