Глава 1. Законы взаимодействия и движения тел

§ 17. Прямолинейное и криволинейное движение

Действие на тело силы в одних случаях может привести к изменению только модуля вектора скорости этого тела, а в других — к изменению направления скорости. Покажем это на примерах.

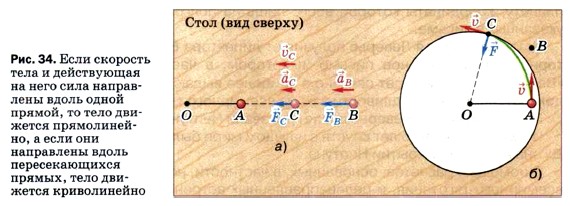

На рисунке 34, (а) изображён шарик, лежащий на столе в точке А. Шарик привязан к одному из концов резинового шнура. Второй конец шнура прикреплён к столу в точке О. Если шарик переместить в точку В, то шнур растянется. При этом в нём возникнет сила упругости , действующая на шарик и стремящаяся вернуть его в первоначальное положение. Если теперь отпустить шарик, то под действием силы он будет ускоренно двигаться к точке А. В данном случае скорость шарика в любой точке траектории (например, в точке С) сонаправлена с силой упругости и ускорением, возникшим в результате действия этой силы. При этом меняется только модуль вектора скорости шарика, а направление вектора скорости остаётся неизменным, и шарик движется прямолинейно.

Теперь рассмотрим пример, в котором под действием силы упругости шарик движется криволинейно (т. е. траектория его движения представляет собой кривую линию). На рисунке 34, (б) изображён тот же шарик на резиновом шнуре, лежащий в точке А. Толкнём шарик к точке В, т. е. придадим ему начальную скорость, направленную перпендикулярно отрезку ОА. Если бы на шарик не действовали никакие силы, то он сохранял бы величину и направление полученной скорости (вспомните явление инерции). Но, двигаясь к точке В, шарик удаляется от точки О и чуть-чуть растягивает шнур. Поэтому в шнуре возникает сила упругости , стремящаяся сократить его до первоначальной длины и одновременно приблизить шарик к точке О. В результате действия этой силы направление скорости шарика в каждый момент его движения немного меняется, поэтому он движется по криволинейной траектории АС. В любой точке траектории (например, в точке С) скорость шарика и сила направлены вдоль пересекающихся прямых: скорость — по касательной к траектории, а сила — к точке О.

Рассмотренные примеры показывают, что действие на тело силы может привести к разным результатам в зависимости от направления векторов скорости и силы.

Если скорость тела и действующая на него сила направлены вдоль одной прямой, то тело движется прямолинейно, а если они направлены вдоль пересекающихся прямых, то тело движется криволинейно.

Верно и обратное утверждение: если тело движется криволинейно, то это значит, что на него действует какая-то сила, меняющая направление скорости, причём в каждой точке сила и скорость направлены вдоль пересекающихся прямых. Существует бесчисленное множество различных криволинейных траекторий. Но часто кривые линии, например линия ABCDEF (рис. 35), могут быть представлены в виде совокупности дуг окружностей разных радиусов.

Поэтому во многих случаях изучение криволинейного движения тела сводится к изучению его движения по окружности.

Вопросы

1 Рассмотрите рисунок 34, (а) и ответьте на вопросы: под действием какой силы шарик приобретает скорость и движется от точки В к точке А? В результате чего эта сила возникла? Как направлены ускорение, скорость шарика и действующая на него сила? По какой траектории движется шарик?
2. Рассмотрите рисунок 34, (б) и ответьте на вопросы: почему в шнуре возникла сила упругости и как она направлена по отношению к самому шнуру? Что можно сказать о направлении скорости шарика и действующей на него силы упругости шнура? Как движется шарик — прямолинейно или криволинейно?
3. При каком условии тело под действием силы движется прямолинейно, а при каком — криволинейно?

Упражнение 17

1. Шарик катился по горизонтальной поверхности стола от точки А к точке В (рис. 36). В точке В на шарик подействовали силой . В результате он стал двигаться к точке С. В каком из направлений, обозначенных стрелками 1,2, 3 и 4, могла действовать сила ?

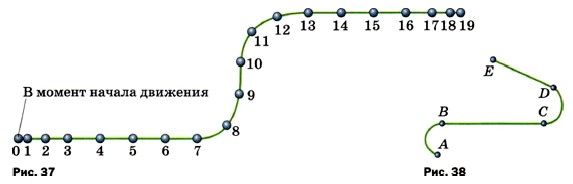

2. На рисунке 37 изображена траектория движения шарика. На ней отмечены положения шарика через каждую секунду после начала движения. Действовала ли на шарик сила на участке 0—3; 4—6; 7—9; 10—12; 13—15; 16—19? Если сила действовала, то как она была направлена по отношению к вектору скорости? Почему на участке 7—9 шарик повернул налево, а на участке 10—12 — направо по отношению к направлению движения перед поворотом? Сопротивление движению не учитывайте.

3*. На рисунке 38 линией ABCDE изображена траектория движения некоторого тела. На каких участках на тело наверняка действовала сила? Могла ли на тело действовать какая-нибудь сила при его движении на других участках этой траектории? Все ответы обоснуйте.
