§ 57. Закон Ома для участка цепи (продолжение)

17. Во сколько раз сопротивление четырёх одинаковых резисторов, соединённых последовательно, больше, чем сопротивление тех же резисторов, соединённых параллельно?

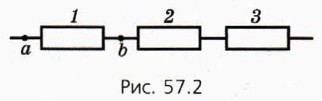

18. На рисунке 57.2 изображена схема участка электрической цепи. Сопротивления резисторов R₁ = 8 Ом, R₂ = 20 Ом, R₃ = 30 Ом. Чему равно напряжение на втором и третьем резисторах, если разность потенциалов между точками а и b равна 4 В?

Рис. 57.2

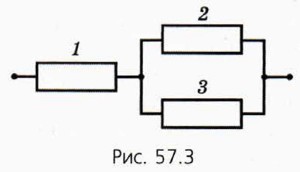

19. На рисунке 57.3 изображена схема участка электрической цепи. Сопротивления резисторов R₁ = 12 Ом, R₂ = 20 Ом, R₃ = 30 Ом. Сила тока в первом резисторе равна 5 А.

Рис. 57.3

а) Чему равны значения силы тока во втором и третьем резисторах?

б) Чему равны значения напряжения на резисторах?

в) Чему равно напряжение на концах участка цепи?

20. Ученик при сборке электрической цепи случайно перепутал вольтметр и амперметр. Какой прибор может по этой причине выйти из строя?

ПОВЫШЕННЫЙ УРОВЕНЬ

21. Сила тока в проводнике увеличивается прямо пропорционально времени от 0 до 4 А за 10 с. Какой заряд пройдёт через поперечное сечение проводника за 10 с?

22. На рисунке 57.4 изображены графики зависимости сопротивления от длины для двух проводников, изготовленных из одного и того же металла. У какого проводника площадь поперечного сечения больше? Во сколько раз больше?

Рис. 57.4

23. Сопротивление медной проволоки массой 300 г равно 57 Ом. Чему равна длина проволоки?

24. Подключённая к сети металлическая спираль раскалилась. На половину спирали направили вентилятор. Как изменится накал каждой половины спирали?

25. Напряжение на концах стальной спирали увеличили в 2 раза, однако сила тока при этом увеличилась менее чем в 2 раза. Объясните, почему это произошло.

26. Стальная проволока длиной 2 м и площадью поперечного сечения 0,48 мм² соединена последовательно с никелиновой проволокой длиной 3 м и площадью поперечного сечения 0,21 мм². Какое напряжение надо подвести к этому участку цепи, чтобы сила тока в нём была равна 4 А?

27. Цепь состоит из трёх последовательно соединённых резисторов, подключённых к источнику напряжения 30 В. Сопротивление первого резистора 6 Ом, второго 14 Ом, а напряжение на концах третьего резистора 20 В. Чему равны:

а) напряжение на первом и втором резисторах?

б) сопротивление третьего резистора?

в) сила тока в цепи?

28. Электрическую лампу сопротивлением 240 Ом, рассчитанную на напряжение 120 В, надо подключить к сети напряжением 220 В. Какой длины нихромовый проводник с площадью поперечного сечения 0,55 мм² надо включить последовательно с лампой, чтобы она горела нормальным накалом?
