§ 60. Электрический ток в различных средах

БАЗОВЫЙ УРОВЕНЬ

1. Каким типом проводимости обладают:

а) чистые полупроводники?

б) полупроводники с акцепторной примесью?

в) полупроводники с донорной примесью?

2. Элемент с какой валентностью следует добавить в качестве примеси в германий, чтобы получить:

а) полупроводник n-типа?

б) полупроводник р-типа?

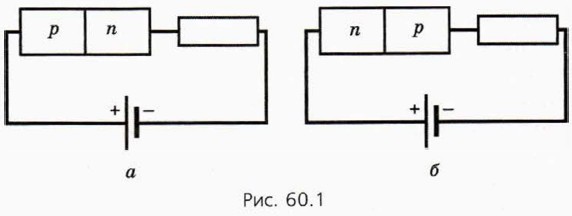

3. На рисунке 60.1 показаны возможные варианты включения р-n-перехода. На какой схеме р-n-переход включён в прямом направлении, а на какой в обратном?

Рис. 60.1

4. В сети возникло короткое замыкание, а предохранители не сработали, и провода загорелись. Почему нельзя тушить их водой или огнетушителем, пока они не обесточены?

ПОВЫШЕННЫЙ УРОВЕНЬ

5. На рисунке 60.2 изображена вольтамперная характеристика полупроводникового диода (обратите внимание на различные масштабы на горизонтальной оси по разные стороны от вертикальной оси). Определите, чему равно сопротивление диода:

Рис. 60.2

а) при прямом включении, если модуль напряжения равен 0,2 В;

б) при обратном включении, если модуль напряжения равен 400 В.

6. На рисунке 60.3 изображена схема электрической цепи. Считайте, что сопротивление диодов в прямом направлении пренебрежимо мало, а в обратном — многократно превышает сопротивление резисторов. При подключении к точке А положительного, а к точке В отрицательного полюса батареи с ЭДС, равной 30 В, и пренебрежимо малым внутренним сопротивлением мощность тока равна 22,5 Вт. При изменении полярности подключения батареи мощность тока оказалась равной 36 Вт. Укажите направление тока в резисторах в обоих случаях и найдите сопротивления первого и второго резисторов.

Рис. 60.3
