Глава 7. Постоянный электрический ток

Расчёт электрических цепей

8. Электрическая цепь состоит из источника тока и реостата. Внутреннее сопротивление источника 2 Ом. Сопротивление реостата можно изменять в пределах от 1 Ом до 5 Ом. Максимальная мощность тока в реостате равна 4,5 Вт. Чему равна ЭДС источника?

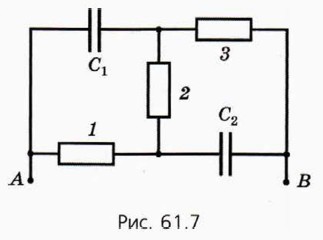

9. На рисунке 61.7 изображена схема электрической цепи, в которой С1 = 2 мкФ, С2 = 5 мкФ, R1 = 10 Ом, R2 = 20 Ом, R3 = 40 Ом. Напряжение между точками А и В равно 140 В. Чему равен заряд на конденсаторе С2?

    Рис. 61.7

ВЫСОКИЙ УРОВЕНЬ

10. На рисунке 61.8 изображена схема электрической цепи. До замыкания ключа вольтметр показывал напряжение 7,5 В. После замыкания ключа амперметр показывает силу тока 0,5 А. Чему равно внутреннее сопротивление батареи? Сопротивление каждого резистора, измеренное в омах, равно его номеру. Вольтметр и амперметр считайте идеальными.

    Рис. 61.8

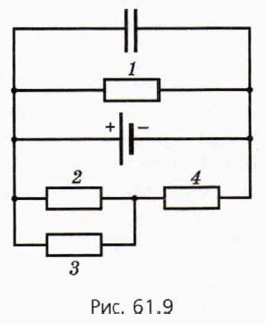

11. На рисунке 61.9 изображена схема электрической цепи. Найдите ЭДС источника, если заряд конденсатора равен 1,0 мКл. Сопротивления резисторов R1 = 90 Ом, R2 = 30 Ом, R3 = 60 Ом, R4 = 40 Ом. Внутреннее сопротивление источника 2 Ом. Ёмкость конденсатора 5,0 мкФ.

    Рис. 61.9

12. В цепи, схема которой изображена на рисунке 61.10, С1 = 4 мкФ, С2 = 2 мкФ, R1 = 0,5 Ом, R2 = 2 Ом, напряжение на полюсах источника тока U = 10 В. Внутренним сопротивлением источника тока можно пренебречь. Какой заряд пройдёт через ключ К (см. рис. 61.10) после его замыкания?

    Рис. 61.10
