Часть 1 (окончание)

13. После прохождения оптического прибора, закрытого на рис. 242 квадратом, ход лучей 1 и 2 изменился на 1' и 2'. Что может находиться за ширмой?

1) Плоское зеркало;
2) собирающая линза;
3) рассеивающая линза;
4) стеклянная призма.

14. Ядро урана поглотило нейтрон. Определите зарядовое число образовавшегося ядра:

1) 239; 2) 238; 3) 93; 4) 92.

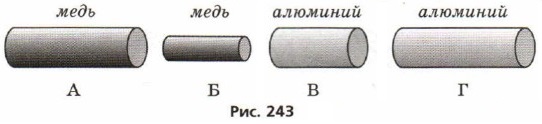

15. Необходимо экспериментально установить, зависит ли электрическое сопротивление проводника от материала, из которого он состоит. Имеются четыре проводника (рис. 243). Какие из них можно использовать для опыта?

1) А и В; 2) А и Г; 3) Б и В; 4) Б и Г.

Прочитайте текст и выполните задания 16—18.

Полное отражение света

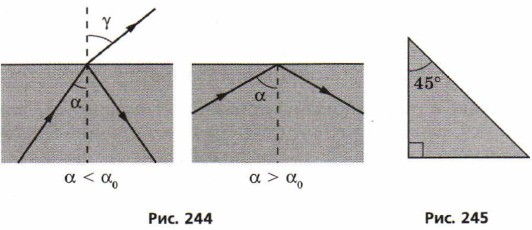

Когда световой луч переходит из воздуха в стекло, угол преломления меньше угла падения. Если же световой луч переходит из стекла в воздух, угол преломления γ больше угла падения α (рис. 244). При увеличении угла падения интенсивность преломленного света становится все меньше, а отраженного — все больше. Когда угол падения приближается к α₀ = 42° (предельному углу полного отражения), угол преломления приближается к 90° (при γ = 90° преломленный луч «скользил» бы вдоль поверхности стекла). Когда γ приближается к 90°, интенсивность преломленного света уменьшается до нуля. Таким образом, при α ≥ α₀ остается только отраженный луч. Это явление называют полным отражением света. Полным отражением объясняется, например, красивая игра света в ограненных драгоценных камнях.

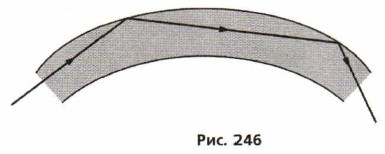

Призмы полного отражения (рис. 245) прекрасно заменяют зеркала во многих устройствах (например, в перископах подводных лодок). На явлении полного отражения основано действие световодов — гибких прозрачных волокон, толщина которых менее 0,05 мм. Световоды высокой прозрачности изготовляют из весьма чистых материалов. За счет многократного полного отражения свет может распространяться по изогнутому световоду (рис. 246).

Волокна световодов собирают в жгуты. При этом по каждому из волокон передается какой-нибудь элемент изображения. Жгуты из волокон используют в медицине для исследования внутренних органов. Волоконную оптику применяют также для передачи большого объема информации в компьютерных сетях, для освещения недоступных мест, в рекламе, бытовой осветительной технике.

16. Три световых луча падают из стекла на границу раздела стекло—воздух. В таблице приведены углы падения лучей.

Какие лучи пройдут через границу раздела:

1) все лучи;
2) лучи 1 и 2;
3) лучи 2 и 3;
4) только луч 1.

17. При каком (или каких) из перечисленных углов падения светового луча из стекла на границу с воздухом отраженный свет будет наиболее интенсивным: 25°, 35°, 45°, 55°:

1) при 25° и 35°;
2) только при 25°;
3) только при 55°;
4) при 45° и 55°?

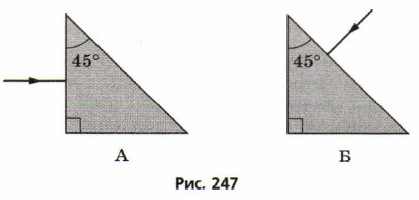

18. В каком (или каких) из показанных на рис. 247 случаев световой луч испытает полное отражение в стеклянной призме:

1) только А;
2) А и Б;
3) только Б;
4) ни в одном из случаев?
