Изображение соединений деталей

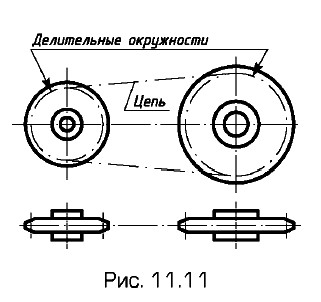

Изображение цепных передачЦепные передачи применяют в сельскохозяйственных машинах (комбайны), велосипедах, мотоциклах, автомобилях, дорожностроительных машинах и т.д. Они достаточно просты, универсальны и экономичны. Состоят из ведущей и ведомой звездочек и охватывающих их одно-, двух-, трехрядных и более цепей. Схематически цепная передача изображена на рис. 11.11. Цепь состоит из звеньев, соединенных шарнирами, обеспечивающими ее подвижность. Приводные цепи втулочно-роликовые, втулочные, зубчатые и фасоннозвенные стандартизованы. Основными характеристиками цепей являются их тип, шаг, ширина и разрушающая нагрузка. Условные изображения звездочек, цепей и цепных передач на сборочных чертежах должны выполняться по ГОСТ 2.402—68.
На чертежах звездочек цепных передач показывают штрихпунк- тирными тонкими линиями делительные окружности и образующие делительных цилиндров. Если секущая плоскость проходит через ось звездочки, то на разрезах и сечениях звездочки зубья условно совмещают с плоскостью чертежа и показывают нерассеченными, а приводную цепь в разрезе или сечении вообще не изображают. При изображении внешнего вида цепных передач цепь показывают тонкой штрихпунктирной линией, соединяющей делительные окружности звездочек.
|
|
|
