Для большей выразительности, наглядности на чертежах применяют различные типы линий. Их определенное начертание и назначение стандартизованы (табл. 2.1). Толщина сплошной основной линии стандартизована от 0,6 до 1,5 мм, для учебных чертежей целесообразно применять толщину 0,8 ... 1 мм.

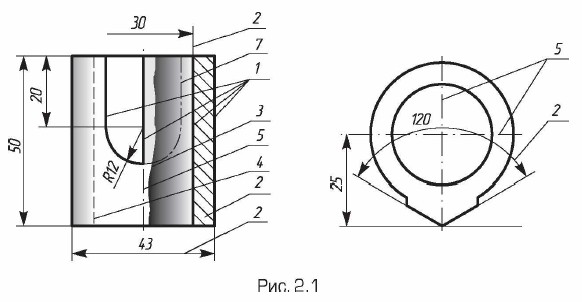

Типовые примеры начертания и основного назначения некоторых линий приведены на рис. 2.1.
Наименование
Начертание
Толщина
Основное назначение
1. Сплошная основная
s
Линия видимого контура
Линия перехода видимая
Линия контура сечения (вынесенного и входящего в состав разреза)
2. Сплошная тонкая
s/3 ... s/2
Линия контура наложенного сечения
Линии размерные выносные Линии штриховки Линии-выноски
Полки линий-выносок и подчеркивание надписей
Линии для изображения пограничных деталей («обстановка»)
Линии ограничения выносных элементов на видах, разрезах и сечениях
Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях
3. Сплошная волнистая
s/3 ... s/2
Линии обрыва
Линии разграничения вида и разреза
4. Штриховая
s/3 ... s/2
Линии невидимого контура
Линии перехода невидимые
5. Штрих-пунктирная
s/3 ... s/2
Линии осевые и центровые
Линии сечений, являющиеся осями симметрии для вынесенных или наложенных сечений
6. Штрих-пунктирная с двумя точками
s/3 ... s/2
Линии сгиба на развертках
Линии для изображения частей изделий в крайних или промежуточных положениях
Линии для изображения развертки, совмещенной с видом
7. Штрих-пунктирная утолщенная
s/3 ... 2/3s
Линии, обозначающие поверхности, подлежащие термообработке или покрытию
Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)
