Пример алгоритма управления Чертежником

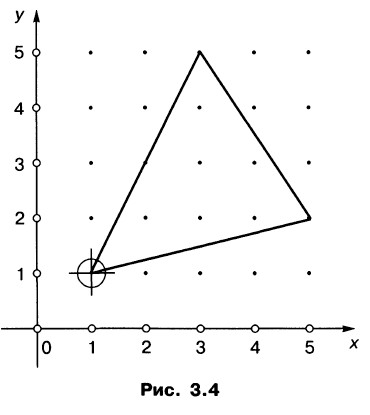

Изобразим с помощью Чертежника треугольник, положение вершин которого на координатной плоскости определяется парами чисел (1, 1), (3, 5), (5, 2) (рис. 3.4).

Так как в начале работы перо Чертежника всегда поднято, то для рисования треугольника с заданными координатами достаточно выполнить следующую последова тельность команд:

переведи в точку (1, 1) опусти перо переведи в точку (3, 5) переведи в точку (5, 2) переведи в точку (1, 1)

Предложите другие варианты выполнения этого задания. При этом число команд не должно превышать пяти (есть пять других вариантов).

А теперь составим такой алгоритм управления Чертежником, чтобы с его помощью в произвольном месте координатной плоскости можно было нарисовать прямоугольник со сторонами, параллельными координатным осям, длины которых равны 2 и 4 единицам.

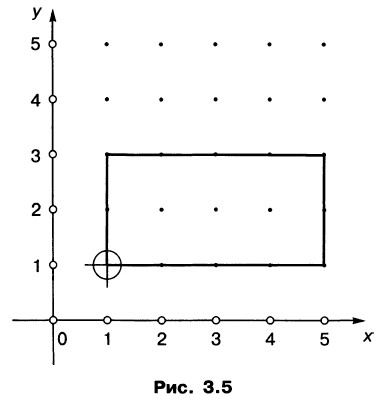

Зафиксируем одну из вершин прямоугольника в точке (1, 1). Нужный рисунок на координатной плоскости может выглядеть, как показано на рис. 3.5.

Предложите другой вариант рисунка, удовлетворяющий заданным условиям: одна из вершин прямоугольника расположена в точке (1, 1), а длины его сторон равны 2 и 4 единицам? (Существует еще семь вариантов.)

Можно определить координаты каждой из вершин этого прямоугольника и для его изображения составить следующую программу:

переведи в точку (1, 1) опусти перо переведи в точку (1, 3) переведи в точку (5, 3) переведи в точку (5, 1) переведи в точку (1, 1)

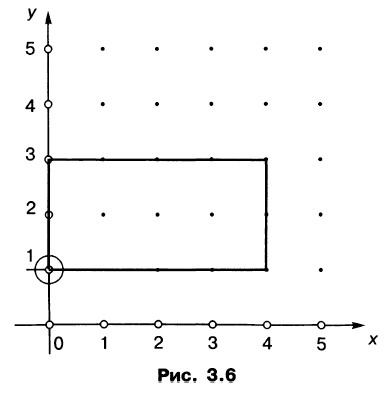

Этот алгоритм не будет решать поставленную задачу, если изменить координаты начальной точки (рис. 3.6). Изменение координат одной из вершин повлечет за собой пересчет координат всех вершин прямоугольника. Причем это придется делать самому разработчику алгоритма.
