12.4. Реляционные базы данных

Для хранения данных о сущностях некоторой предметной области может использоваться несколько связанных между собой таблиц. Связь между таблицами устанавливается с помощью ключевых полей.

Можно связать две реляционные таблицы, если ключ одной связываемой таблицы ввести в состав ключа другой таблицы (возможно совпадение ключей). Ключевое поле одной связываемой таблицы можно ввести в структуру другой таблицы, при этом оно уже не будет ключевым; такое поле называется внешним ключом.

Между таблицами А и В установлена связь «один к одному», если каждая запись в таблице А может иметь не более одной связанной с ней записи в таблице В, и наоборот — каждая запись в таблице В может иметь не более одной связанной с ней записи в таблице А.
Связь между таблицами имеет тип «один к одному», если она установлена по совпадающим первичным ключам.

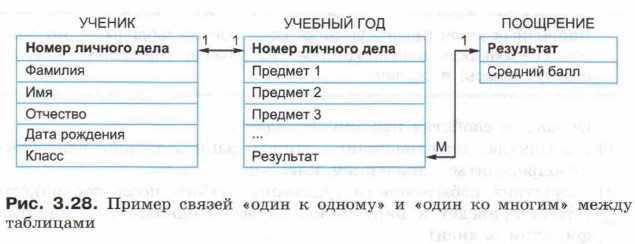

Таблицы УЧЕНИК и УЧЕБНЫЙ ГОД связаны по типу «один к одному» (рис. 3.28). В этом случае имеет место совпадение ключей.

Пример связей «один к одному» и «один ко многим» между таблицами

Между таблицами А и В установлена связь «один ко многим», если каждая запись в таблице А может быть связана с несколькими записями таблицы В, но каждая запись в таблице В не может быть связана более чем с одной записью таблицы А.

Между таблицами ПООЩРЕНИЕ и УЧЕБНЫЙ ГОД связь «один ко многим». В этом случае ключевое поле одной связываемой таблицы (ПООЩРЕНИЕ) введено в структуру другой таблицы (УЧЕБНЫЙ ГОД) так, что там оно уже не является ключевым и рассматривается как внешний ключ. В рамках этой связи таблица, содержащая первичный ключ, считается главной, а таблица, содержащая внешний ключ, считается подчинённой.

Между таблицами А и В установлена связь «многие ко многим», если каждой записи таблицы А может соответствовать несколько записей в таблице В, и наоборот — каждой записи таблицы В может соответствовать несколько записей в таблице А.

Такая связь всегда реализуется с помощью третьей связующей таблицы С. Связь «многие ко многим» представляет собой комбинацию двух связей типа «один ко многим»: между таблицами А и С и между таблицами В и С.

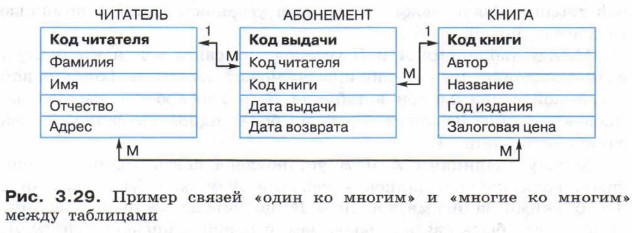

Например, связь между таблицами ЧИТАТЕЛЬ и КНИГА базы данных БИБЛИОТЕКА может быть реализована с помощью таблицы АБОНЕМЕНТ¹ (рис. 3.29).

Пример связей «один ко многим» и «многие ко многим» между таблицами

¹ Самостоятельно уточните значение слова «абонемент» в дополнительных источниках информации.
