§ 4. Инструменты анализа данных

Диаграммы

Как правило, электронные таблицы содержат большое количество числовых данных, которые требуется сравнивать, оценивать их изменение с течением времени, определять соотношение между ними т. д. Проводить подобный анализ большого количества числовых данных значительно легче, если изобразить их графически (визуализировать). Для графического представления числовых данных используются диаграммы.

Диаграмма — это графическое представление числовых данных, позволяющее быстро оценить соотношение нескольких величин.

Табличные процессоры позволяют строить диаграммы следующих типов:

гистограмма; линейчатая диаграмма; круговая диаграмма; график;

диаграмма с областями; поверхностная диаграмма; лепестковая диаграмма и др.

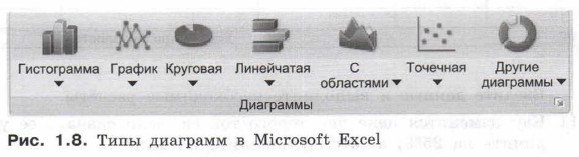

Чтобы в Microsoft Excel просмотреть все доступные типы диаграмм, изучите группу Диаграммы на вкладке Вставка (рис. 1.8).

Выясните, какие типы диаграмм можно создавать в табличном процессоре, имеющемся в вашем распоряжении.

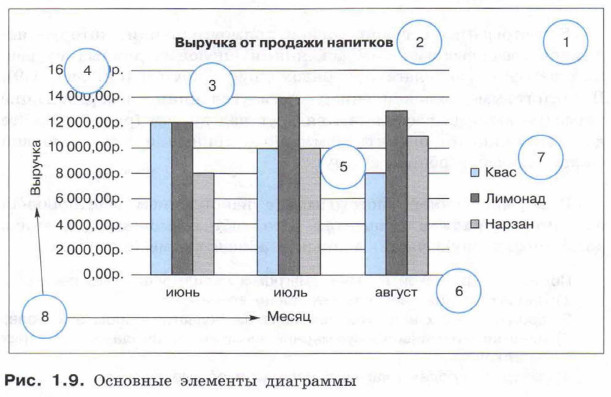

В диаграмме любого типа можно выделить следующие объекты (рис. 1.9):

1 — область диаграммы (в ней размещаются все объекты диаграммы);

2 — название диаграммы, чётко описывающее то, что представлено на диаграмме;

3 — область построения диаграммы (непосредственно в ней располагается сама диаграмма);

4 — ось значений (вертикальная, ось Y). На ней находится шкала с определённым шагом, устанавливаемым автоматически, в зависимости от наименьшего и наибольшего значений данных, изображённых на диаграмме. Именно по этой шкале можно оценить данные, представленные на диаграмме;

5 — ряды данных — наборы числовых данных, некоторым образом связанных между собой и размещённых в электронной таблице в одной строке или столбце. На диаграмме ряд данных изображается геометрическими фигурами одного вида и цвета;

6 — ось категорий (горизонтальная, ось X). На ней отображаются значения определённого свойства данных;

7 — легенда, поясняющая соответствие между названиями рядов и используемыми на диаграмме цветами. По умолчанию названия рядов являются названиями строк (или столбцов) диапазона данных, по которым построена диаграмма;

8 — названия осей.

Воспроизведите в табличном процессоре диаграмму, представленную на рисунке 1.9. С помощью контекстного меню исследуйте свойства каждого объекта этой диаграммы.

На диаграммах разных типов числовые данные могут быть представлены точками, отрезками, прямоугольниками, секторами круга, прямоугольными параллелепипедами, цилиндрами, конусами и другими геометрическими фигурами. При этом размеры геометрических фигур или расстояния от них до осей пропорциональны числовым данным, которые они отображают.

Диаграммы, создаваемые в электронных таблицах, динамические — при редактировании данных в таблице размеры или количество фигур, обозначающих эти данные, автоматически изменяются.

Вспомните основные приёмы построения диаграмм, известные вам из курса информатики основной школы.

Рассмотрим самые распространённые типы диаграмм.

Гистограммы целесообразно создавать тогда, когда нужно сравнить значения нескольких наборов данных, графически изобразить отличия значений одних наборов данных от других, показать изменения данных с течением времени.

Различают следующие виды гистограмм:

• гистограмма с группировкой;
• гистограмма с накоплением;
• нормированная гистограмма с накоплением;
• объёмная гистограмма.

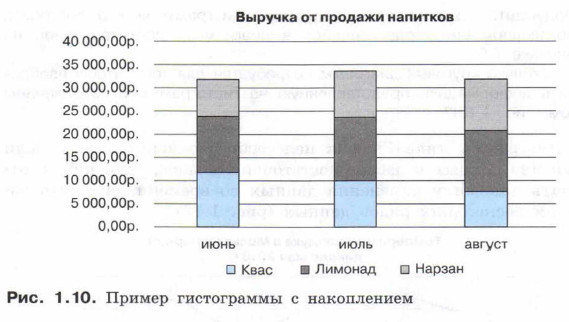

В гистограмме с группировкой прямоугольники, которые являются графическими изображениями числовых данных из разных наборов, располагаются рядом друг с другом (см. рис. 1.9). В гистограмме с накоплением прямоугольники, изображающие числовые данные, располагаются друг над другом (рис. 1.10). Это даёт возможность оценить суммарные данные и вклад каждой составляющей в общую сумму.

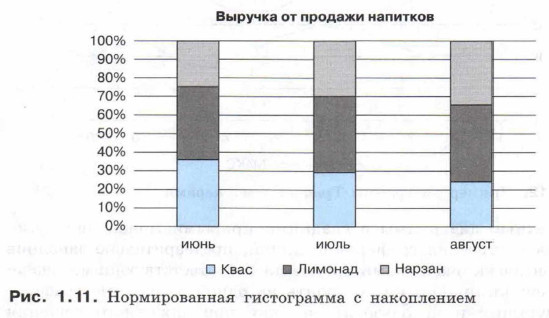

В нормированной гистограмме с накоплением вертикальная ось имеет шкалу в процентах. Это даёт возможность оценить долю (процентную часть) данных в общей сумме (рис. 1.11).
