Анализ программ с помощью трассировочных таблиц

Для анализа свойств алгоритма и проверки его соответствия решаемой задаче используются трассировочные таблицы. В них фиксируется пошаговое исполнение алгоритма (программы), что позволяет наглядно представлять значения переменных, изменяющиеся при его выполнении. Поэтому трассировочные таблицы иначе называют таблицами значений.

Используются трассировочные таблицы двух видов:

1) таблицы, каждая строка которых отражает результат одного действия;

2) таблицы, каждая строка которых отражает результат выполнения группы действий.

Пример 3. Определим значения переменных а и b, полученные в результате выполнения следующей программы:

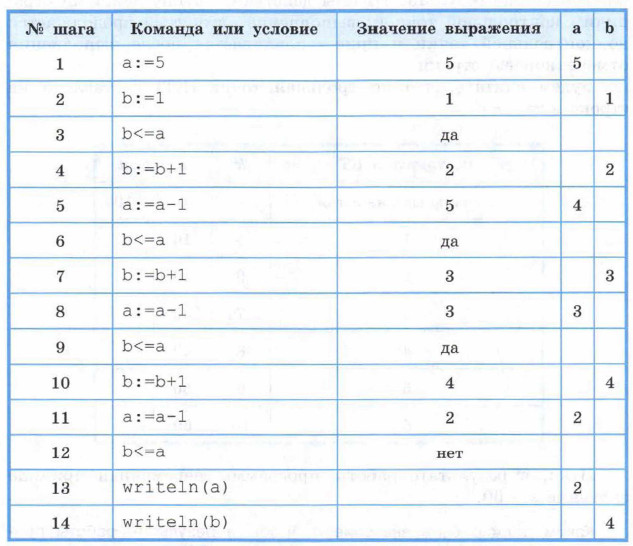

Составим трассировочную таблицу первого вида. В её заголовке поместим имена всех переменных, используемых в программе. В отдельном столбце будем записывать команды и условия, имеющиеся в программе. Каждая строка таблицы соответствует одному шагу алгоритма. Чтобы не загромождать таблицу, будем записывать в каждой строке только то значение переменной, которое получено на соответствующем шаге.

Из таблицы видно, что в результате работы переменные приняли значения: а = 2 и b = 4.

Пример 4. Определим значение переменной s, полученное в результате выполнения следующей программы:

Построим трассировочную таблицу второго вида, отражая в каждой строке результат группы действий. Группу действий ограничим контрольной точкой: выполнение алгоритма продолжается до контрольной точки и приостанавливается после выполнения отмеченной ею строки.
