Графическое изображение сил

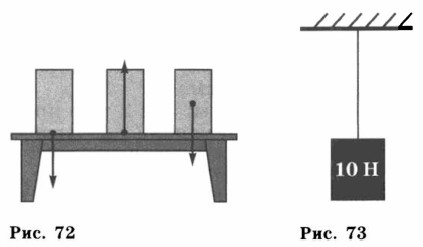

354. Назовите силы, изображенные на рисунке 72. Перерисуйте его в тетрадь и обозначьте каждую силу соответствующей буквой.

355. На нити подвешен груз (рис. 73). Изобразите графически силы, действующие на груз (масштаб: 1 см — 5 Н).

Рис. 72

356. На тросе подъемного крана висит контейнер с грузом массой 2,5 т. Изобразите графически в выбранном вами масштабе силы, действующие на контейнер.

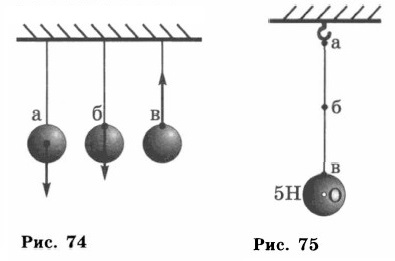

357. Обозначьте соответствующими буквами силы, изображенные на рисунке 74. Взаимодействием каких тел они обусловлены?

358. Изобразите графически (масштаб: 0,5 см — 5 Н) силы, приложенные в точках а, б, в, 0 (рис. 75).

Рис. 74

359. Изобразите графически силу, направленную вертикально вверх, модуль которой равен 4 Н (масштаб: 0,5 см — 1 Н).

360. Изобразите графически силу, направленную вертикально вниз, модуль которой равен 50 Н (масштаб: 0,5 см — 10 Н).

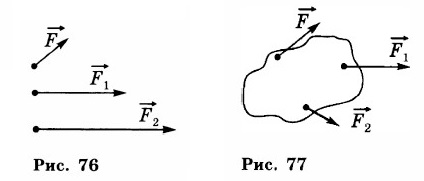

361. На рисунке 76 изображена сила ₁, равная 20 Н. Пользуясь ею как масштабным отрезком силы, определите, чему равны модули сил ₁ и ₂. Модуль какой из сил, изображенных на рисунке 77, больше всех и какой — меньше всех? Запишите эти силы в порядке возрастания их модулей.

Рис. 76

Окончание >>>
