Электрические явления. Часть 2

Последовательной соединение проводников (окончание)

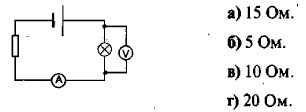

5. Напряжение на полюсах источника тока 12 В. Определите сопротивление резистора, если сила тока в цепи 0,8 А, а напряжение на лампе 4 В.

6. В цепи, состоящей из последовательно соединенных проводников сопротивлениями R₁ = 15 Ом, R₂ = 14 Ом, R₃ = 11 Ом, сила тока равна 3 А. Каково общее напряжение а этой цепи и чему равно напряжение на первом проводнике?

&)U = 120В; U₁ = 45В.

б) U = 60 В; U₁ = 5В.

в) U = 240В; U₁ = 150В..

г) U = 24 В; U₁ = 15 В.

7. Напряжения на участках последовательной электрической цепи U₁ = 100 В, U₂ = 30 В, U₃ = 75 В, U₄ = 150 В. Какой из участков обладает наибольшим сопротивлением?

а) Первый.

б) Второй.

в) Третий.

г) Четвертый.

8. Сила тока в дели с последовательным соединением участков 0,2 А. Напряжения на участках таковы: U₁ = 14 В, U₂ = 16 В, U₃ = 20 В. Определите общее сопротивление цепи (двумя способами);

а) 10 Ом.

6) 100 Ом.

в) 250 Ом.

г) 300 Ом.

9. Каково должно быть показание вольтметра, если в цепи, схема которой приведена на рисунке, лампа имеет сопротивление 25 Ом, резистор 35 Ом, а амперметр регистрирует силу тока 0,5 А?
