Транзистор

При создании напряжения между эмиттером и базой, поскольку эмиттерный р—n переход включен в пропускном направлении, основные носители заряда полупроводника р-типа (эмиттера) — дырки проникают в базу, где они являются уже неосновными носителями. При изготовлении транзистора добиваются того, чтобы концентрация свободных электронов в базе была на 2—3 порядка меньше концентрации дырок в эмиттере. Поэтому встречный поток электронов из базы в эмиттер можно не учитывать.

Поскольку толщина базы очень мала (не больше 10 мкм) и число основных носителей заряда (электронов) в ней невелико, попавшие в нее дырки почти не рекомбинируют с электронами базы и проникают в коллектор за счет диффузии. Правый (коллекторный) р—n-переход закрыт для основных носителей заряда базы — электронов, но не для дырок. В коллекторе дырки увлекаются электрическим полем, созданным батареей G2, и замыкают цепь. Сила тока, ответвляющегося в цепь эмиттера из базы, очень мала, так как площадь сечения базы в горизонтальной (см. рис. 3.60) плоскости много меньше сечения в вертикальной плоскости. Сила тока в цепи эмиттера (I_з) практически равна силе тока в цепи коллектора (I_к), так как почти все дырки (до 99,9%), попадающие из эмиттера в базу, переходят далее в коллектор. Поэтому при изменении силы тока в цепи эмиттера почти так же (во столько же раз) изменяется сила тока в цепи коллектора. Сопротивление резистора R мало влияет на силу тока в коллекторе, и это сопротивление можно сделать достаточно большим.

Незначительные колебания входного напряжения U_вх вызывают значительные колебания сил токов I_з и I_к и, следовательно, выходного напряжения U_вых, так как сопротивление R велико. При большом сопротивлении резистора R изменение напряжения на нем может в десятки тысяч раз превышать изменение входного напряжения. Это и означает усиление напряжения. Одновременно и мощность, выделяющаяся на нагрузке R, будет значительно превышать мощность, расходуемую в цепи эмиттера. Происходит усиление мощности.

Работа транзистора n—р—n типа отличается от работы транзистора р—n—p-типа лишь тем, что электрический ток в этом случае обусловлен движением электронов (а не дырок).

Работа транзистора

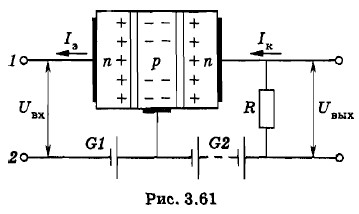

Эмиттер поставляет электроны в область базы, откуда они уходят в коллектор. Поскольку меняется знак носителей тока, меняются и полярности питающих источников тока (рис. 3.61).

Применение транзисторов

Транзисторы получили широкое распространение в современной технике. Их используют для усиления и генерации электрических колебаний. (Об этом будет рассказано в дальнейшем.) Они применяются во многих электрических цепях научной, промышленной и бытовой аппаратуры. Портативные радиоприемники, использующие такие приборы, в обиходе тоже получили название «транзисторы». Диоды и транзисторы, а также так называемые интегральные схемы, созданные на их основе, определяют уровень электроники, микроэлектроники, вычислительной техники. Полупроводниковые интегральные микросхемы — это монолитные функциональные узлы, все элементы которых изготавливаются в едином технологическом процессе. Именно благодаря применению интегральных микросхем удалось достигнуть значительных успехов в миниатюризации многих радиотехнических устройств. Эти схемы широко применяются в современных электронно-вычислительных машинах и микропроцессорах.

Полупроводниковые приборы (диоды и транзисторы) обладают рядом преимуществ по сравнению с радиолампами: у них нет накаливаемого катода и поэтому они потребляют меньшую мощность; имеют высокий КПД — до 50% (в то время как у вакуумных ламп он меньше 1%); низкие напряжения питания, малые размеры.

В этих приборах не требуется создания вакуума, как в электронных лампах, поэтому надежность и срок службы у них гораздо больше. Полупроводниковые приборы безынерционны, т. е. не требуют времени для разогрева, как электронные лампы, а начинают работать мгновенно после включения.

Серьезным недостатком полупроводниковых приборов является их большая чувствительность к повышению температуры, поэтому нельзя допускать их электрической перегрузки; они требуют также большой осторожности при монтаже.

Свойства р—n-перехода в полупроводниках используются для усиления и генерации электрических колебаний.
