§ 37. Тепловые двигатели (окончание)

Реактивные двигатели

3. В основе действия реактивного двигателя лежат законы реактивного движения. Газы, образующиеся в нём при сгорании топлива, выбрасываются из двигателя, создавая реактивную тягу.

Все реактивные двигатели состоят из бака с топливом, камеры, где оно сгорает, и устройств, обеспечивающих подачу топлива в камеру и истечение продуктов сгорания. Существует две группы реактивных двигателей: двигатели, работающие на твёрдом топливе, и двигатели, работающие на жидком топливе.

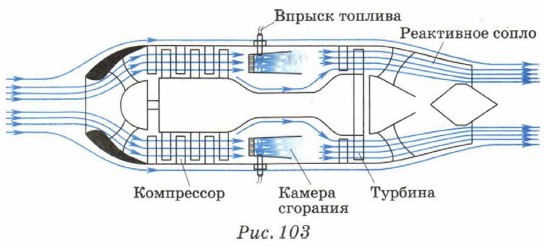

Пороховая ракета является примером простейшего двигателя, работающего на твёрдом топливе: порох, сгорая в камере, образует газы, которые выбрасываются из ракеты. В жидкостных реактивных двигателях сгорают жидкие горючие вещества (нефтепродукты, спирт и т. п.). Примером такого двигателя является турбореактивный двигатель, установленный на самолётах. На рисунке 103 показана схема устройства такого двигателя.

турбореактивный двигатель

Турбореактивный двигатель заключён в цилиндрический корпус, в переднее отверстие входит воздух и попадает в компрессор, в котором сжимается. Сжатие осуществляется с помощью специальных лопаток, которые приводятся в движение газовой турбиной, установленной в задней части двигателя. Сжатый воздух поступает в камеру, в которую впрыскивается горючее. Горючая смесь воспламеняется, образуются газы, имеющие высокую температуру и высокое давление. Они приводят в действие турбину и выходят из сопла. Газы, вылетающие из сопла, имеют значительную скорость и благодаря этому сообщают самолёту большой импульс.

Мощность такого двигателя достигает 40 МВт, а КПД равен 30%.

Вопросы для самопроверки

1. Какие энергетические преобразования происходят при работе паровой турбины?

2. Что является нагревателем, рабочим телом и холодильником паровой турбины?

3. Как устроен двигатель внутреннего сгорания? Что является рабочим телом, нагревателем и холодильником в двигателе внутреннего сгорания?

4. Из каких тактов состоит работа двигателя внутреннего сгорания? Поясните работу карбюраторного и дизельного двигателей внутреннего сгорания, используя графики на рисунках 101 и 102.

5. Чем отличается карбюраторный двигатель внутреннего сгорания от дизельного?

6. Каковы устройство и принцип работы турбореактивного двигателя?
