Глава 16. Электрический ток в различных средах

§ 111. Электрический ток через контакт полупроводников с разным типом проводимости. Транзисторы

Какие носители тока в полупроводнике являются основными, а какие — неосновными?

Чем отличается примесная проводимость от собственной проводимости?

Наиболее интересные явления происходят при контакте полупроводников n- и p-типов. Эти явления используются в большинстве полупроводниковых приборов.

р—n-Переход. Рассмотрим, что будет происходить, если привести в контакт два одинаковых полупроводника, но с разным типом проводимости: слева полупроводник n-типа, а справа полупроводник р-типа (рис. 16.10).

Запомни Контакт двух полупроводников с разным типом проводимости называют р-n- или n-р-переходом.

Электроны на рисунке изображены голубыми кружочками, дырки — серыми.

В левой части много свободных электронов, а в правой их концентрация очень мала. В правой части, наоборот, много дырок, т. е. вакантных мест для электронов. Как только полупроводники приводят в контакт, начинается диффузия электронов из области с проводимостью n-типа в область с проводимостью p-типа и соответственно переход дырок в обратном направлении. Перешедшие в полупроводник p-типа электроны занимают свободные места, происходит процесс рекомбинации электронов и дырок, а попавшие в полупроводник n-типа дырки также исчезают благодаря электронам, занимающим вакантное место. Таким образом, вблизи границы раздела полупроводников с разным типом проводимости возникает слой, обеднённый носителями тока (его называют контактным слоем). Этот слой фактически представляет собой диэлектрик, его сопротивление очень велико. При этом полупроводник n-типа заряжается положительно, а полупроводник р-типа — отрицательно. В зоне контакта возникает стационарное электрическое поле напряжённостью _к, препятствующее дальнейшей диффузии электронов и дырок.

Объясните, почему полупроводник из одного и того же материала может иметь разный тип проводимости.

Суммарное сопротивление приведённых в контакт полупроводников складывается из сопротивления полупроводника л-типа, р—n-перехода и полупроводника p-типа: R = R_n + R_pn + R_р. Так как сопротивления областей с n- и p-типами проводимости малы (там много носителей заряда — электронов и дырок), то суммарное сопротивление определяется в основном сопротивлением р—n-перехода: R ≈ R_pn.

Включим полупроводник с р—n-переходом в электрическую цепь так, чтобы потенциал полупроводника p-типа был положительным, а n-типа — отрицательным (рис. 16.11). В этом случае напряжённость внешнего поля будет направлена в сторону, противоположную напряжённости контактного слоя.

Модуль суммарной напряжённости E = E_к - E_внеш. Так как поле, удерживающее носители тока, ослабевает, то у электронов уже достаточно энергии, чтобы его преодолеть.

Важно Через переход пойдёт ток, при этом он будет создан основными носителями — из области с n-типом проводимости в область с p-типом проводимости идут электроны, а из области с p-типом в область с n-типом — дырки. В этом случае р—n-переход называется прямым.

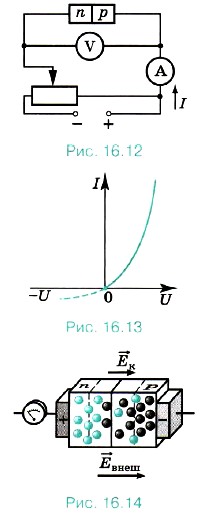

Отметим, что электрический ток идёт во всей цепи: от положительного контакта через область p-типа к р—n-переходу, затем через область n-типа к отрицательному контакту (рис. 16.12). Проводимость всего образца велика, а сопротивление мало. Чем больше подаваемое на контакт напряжение, тем больше сила тока.

Зависимость силы тока от разности потенциалов — вольт-амперная характеристика прямого перехода — изображена на рисунке (16.13) сплошной линией.

Отметим, что изменение подаваемого напряжения приводит к резкому увеличению силы тока. Так, увеличение напряжения на 0,25 В может привести к увеличению силы тока в 20 000 раз.

При прямом переходе сопротивление запирающего слоя мало, и оно также зависит от подаваемого напряжения, с увеличением которого сопротивление уменьшается.

Изменим теперь полярность подключения батареи. В этом случае напряжённости внешнего и контактного полей направлены в одну сторону (рис. 16.14) и модуль суммарной напряжённости E = E_к - E_внеш. Внешнее поле оттягивает электроны и дырки от контактного слоя, в результате чего он расширяется. В связи с этим у электронов уже не хватает энергии для того, чтобы преодолеть этот слой. Теперь переход через контакт осуществляется неосновными носителями, число которых мало.

Важно Сопротивление контактного слоя очень велико. Ток через р—n-переход не идёт. Образуется так называемый запирающий слой. Такой переход называется обратным.

Вольт-амперная характеристика обратного перехода изображена на рисунке 16.13 штриховой линией.

р—n-Переход по отношению к току оказывается несимметричным: в прямом направлении сопротивление перехода значительно меньше, чем в обратном. Таким образом, р—n-переход можно использовать для выпрямления электрического тока.

Запомни Устройство, содержащее р—n-переход и способное пропускать ток в одном направлении и не пропускать в противоположном, называется полупроводниковым диодом.

Если на контакты полупроводникового диода подать переменное напряжение, то ток по цепи пойдёт только в одну сторону.

Полупроводниковые диоды изготовляют из германия, кремния, селена и других веществ.

Проведите под руководством учителя эксперимент. Соберите цепь, содержащую источник тока, реостат, амперметр, полупроводниковый диод и ключ. Замкните ключ. Измерьте силу тока. Разомкните ключ и подключите провода к другим полюсам источника тока. Замкните цепь и вновь измерьте силу тока. Сделайте выводы.

Рассмотрим, как создают р—n- переход, используя германий, обладающий проводимостью n-типа, с небольшой добавкой донорной примеси. Этот переход не удаётся получить путём механического соединения двух полупроводников с различными типами проводимости, так как при этом получается слишком большой зазор между полупроводниками. Толщина же р—n-перехода должна быть не больше межатомных расстояний, поэтому в одну из поверхностей образца вплавляют индий. Для создания полупроводникового диода полупроводник с примесью p-типа, содержащий атомы индия, нагревается до высокой температуры. Пары примеси n-типа (например, мышьяка) осаждаются на поверхность кристалла. Вследствие диффузии они внедряются в кристалл, и на поверхности кристалла с проводимостью р-типа образуется область с электронным типом проводимости (рис. 16.15).

Для предотвращения вредных воздействий воздуха и света кристалл германия помещают в герметичный металлический корпус.

Полупроводниковые диоды применяют в детекторах приёмников для выделения сигналов низкой частоты, для защиты от неправильного подключения источника к цепи. В светофорах используются специальные полупроводниковые диоды. При прямом подключении такого диода происходит активная рекомбинация электронов и дырок. При этом выделяется энергия в виде светового излучения.

Схематическое изображение диода приведено на рисунке 16.16. Полупроводниковые выпрямители обладают высокой надёжностью и имеют большой срок службы. Однако они могут работать лишь в ограниченном интервале температур (от -70 до 125 °С).
