Глава 4. Электромагнитные колебания

§ 29. Аналогия между механическими и электромагнитными колебаниями

Электромагнитные колебания в контуре имеют сходство со свободными механическими колебаниями, например с колебаниями тела, закрепленного на пружине (пружинный маятник). Сходство относится не к природе самих величин, которые периодически изменяются, а к процессам периодического изменения различных величин.

При механических колебаниях периодически изменяются координата тела х и проекция его скорости v_x, а при электромагнитных колебаниях изменяются заряд q конденсатора и сила тока i в цепи. Одинаковый характер изменения величин (механических и электрических) объясняется тем, что имеется аналогия в условиях, при которых возникают механические и электромагнитные колебания.

Возвращение к положению равновесия тела на пружине вызывается силой упругости F_{x упр}, пропорциональной смещению тела от положения равновесия. Коэффициентом пропорциональности является жесткость пружины k.

Разрядка конденсатора (появление тока) обусловлена напряжением и между пластинами конденсатора, которое пропорционально заряду q. Коэффициентом пропорциональности является величина обратная емкости, так как

Подобно тому как, вследствие инертности, тело лишь постепенно увеличивает скорость под действием силы и эта скорость после прекращения действия силы не становится сразу равной нулю, электрический ток в катушке за счет явления самоиндукции увеличивается под действием напряжения постепенно и не исчезает сразу, когда это напряжение становится равным нулю. Индуктивность контура L выполняет ту же роль, что и масса тела m при механических колебаниях. Соответственно кинетическая энергия тела аналогична энергии магнитного поля тока

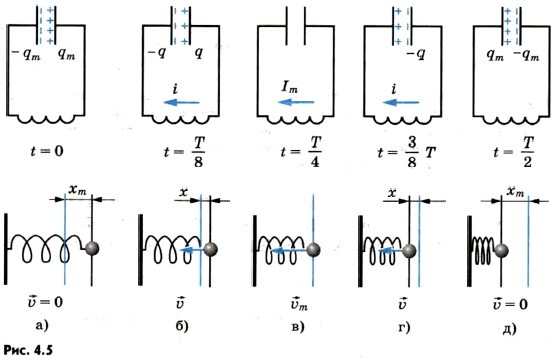

Зарядка конденсатора от батареи аналогична сообщению телу, прикрепленному к пружине, потенциальной энергии при смещении тела на расстояние х_m от положения равновесия (рис. 4.5, а). Сравнивая это выражение с энергией конденсатора замечаем, что жесткость k пружины выполняет при механических колебаниях такую же роль, как величина обратная емкости, при электромагнитных колебаниях. При этом начальная координата х_m соответствует заряду q_m.

Возникновение в электрической цепи тока i соответствует появлению в механической колебательной системе скорости тела v_х под действием силы упругости пружины (рис. 4.5, б).

Момент времени, когда конденсатор разрядится, а сила тока достигнет максимума, аналогичен тому моменту времени, когда тело будет проходить с максимальной скоростью (рис. 4.5, в) положение равновесия.

Далее конденсатор в ходе электромагнитных колебаний начнет перезаряжаться, а тело в ходе механических колебаний — смещаться влево от положения равновесия (рис. 4.5, г). По прошествии половины периода Т конденсатор полностью перезарядится и сила тока станет равной нулю.

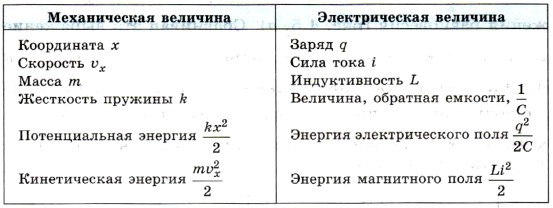

При механических колебаниях этому соответствует отклонение тела в крайнее левое положение, когда его скорость равна нулю (рис. 4.5, д). Соответствие между механическими и электрическими величинами при колебательных процессах можно свести в таблицу.

Электромагнитные и механические колебания имеют разную природу, но описываются одинаковыми уравнениями.

Вопросы к параграфу

1. В чем проявляется аналогия между электромагнитными колебаниями в контуре и колебаниями пружинного маятника?

2. За счет какого явления электрический ток в колебательном контуре не исчезает сразу, когда напряжение на конденсаторе становится равным нулю?
