Глава 1. Механические явления

§ 32. Правило равновесия рычага (окончание)

Вопросы для самопроверки

1. В чём состоит правило равновесия рычага?

2. Что называют плечом силы?

3. Объясните действие рычага на каком-либо примере.

4. Можно ли правило равновесия рычага назвать законом? Ответ обоснуйте.

Задание 23

1. Объясните, почему дверную ручку укрепляют у края двери, а, например, не в середине.

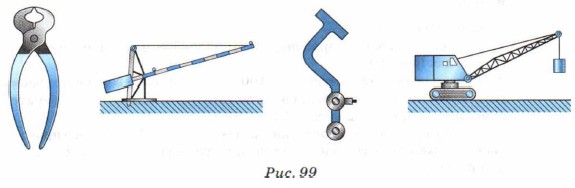

2. На рисунке 99 изображены кусачки, железнодорожный шлагбаум, тормозная педаль автомобиля и подъёмный кран. Укажите точку опоры и плечи сил у этих рычагов. В каких случаях эти механизмы используются для получения выигрыша в силе, а в каких — для выигрыша в расстоянии?

Рис. 99

3. Какой массы груз нужно подвесить на коротком плече рычага в точке А (рис. 100), если к длинному плечу в точке В прикреплены два груза, действующие на рычаг с силой 1 Н каждый?

Рис. 100

4. Объясните принцип действия автопоилки, изображённой на рисунке 101, где 1 — чашка автопоилки, 2 — педаль, 3 — труба, подводящая воду из водопровода, 4 — клапан, 5 — пружина.

Рис. 101

5. Сила, с которой рука человека сжимает клещи, равна 120 Н. Расстояние от точки опоры до сжимаемого клещами гвоздя 1,5 см, а от точки опоры до точки приложения силы 15см. С какой силой действуют клещи на гвоздь? Сделайте схематический рисунок.

6*. К балке, лежащей на опорах А и B (рис. 102), подвешен груз массой 500 кг. Расстояние от точки подвеса груза до одного конца балки в 4 раза больше, чем до другого. С какой силой давит груз на каждую опору балки?

Рис. 102

Ответы к заданиям

3. 0,8 кг.

5. 1200 Н.

6*. 4 кН; 1 кН.
