Электрическая цепь

Чертежи, на которых в условных обозначениях изображены соединения электрических приборов, называют схемами.

Посмотрите внимательно на рисунок 155, на котором изображена схема простейшей электрической цепи, и сравните его с рисунком 154.

Вопросы для самопроверки

1. Что такое электрическая цепь?

2. Из каких элементов состоит электрическая цепь?

3. Каково назначение источника тока в электрической цепи?

4. Какое направление принято за направление электрического тока в цепи?

5. Что значит «цепь замкнута»; «цепь разомкнута»?

Задание 46

1. Начертите схему электрической цепи, состоящей из аккумулятора, выключателя и звонка.

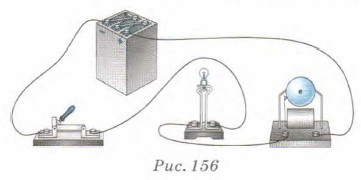

2. На рисунке 156 изображена электрическая цепь. Из каких элементов состоит эта цепь? Что является источником тока, а что — потребителем электрической энергии? Как будет направлен ток при замкнутом ключе?

3. Нарисуйте схему электрической цепи, изображённой на рисунке 156. Укажите направление тока при замкнутом ключе.

4. Рассмотрите схему электрической цепи, изображённую на рисунке 157. Назовите элементы этой цепи. Перечертите схему в тетрадь с указанием направления тока при замкнутом ключе.
