Глава 8. Электромагнитные явления

Магнитное поле

4. Магнитное поле можно изобразить графически с помощью линий магнитной индукции.

Линии, вдоль которых в магнитном поле располагаются магнитные стрелки, называют линиями магнитной индукции.

Линии магнитной индукции магнитного поля, так же как и линии напряжённости электрического поля, — это модель.

Цепочки, которые образуют в магнитном поле магнитные стрелки или железные опилки, показывают форму линий магнитной индукции. Принято считать, что направление линий магнитной индукции в каждой точке совпадает с направлением, которое указывает северный полюс магнитной стрелки, помещённой в эту точку поля. Вектор магнитной индукции направлен по касательной к каждой точке линии магнитной индукции.

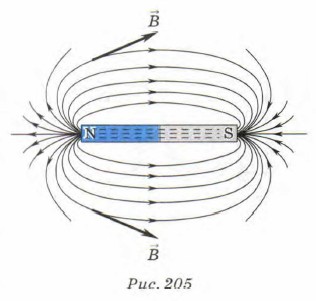

Линии магнитной индукции магнита выходят из его северного полюса и входят в южный. Внутри же магнита линии магнитной индукции продолжаются и обязательно замыкаются (рис. 205). Линии магнитной индукции всегда замкнуты. Они не имеют ни начала, ни конца.

В этом их принципиальное отличие от линий напряжённости электрического поля, которые начинаются и заканчиваются на зарядах. То, что линии магнитной индукции замкнуты, означает, что в природе не существует магнитных зарядов.

По густоте линий магнитной индукции можно судить о значении магнитной индукции: чем гуще расположены линии, тем сильнее магнитное поле, тем больше магнитная индукция.

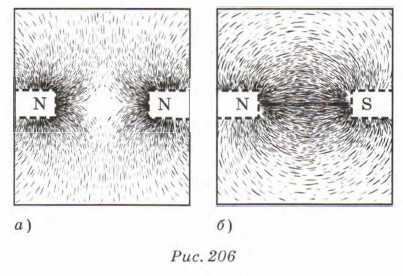

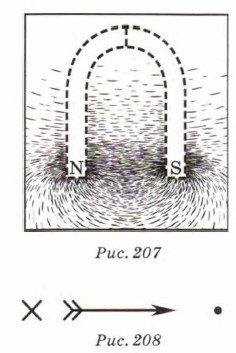

5. С помощью железных опилок можно получить картину магнитных полей, созданных различными магнитами. На рисунке 206, а показано магнитное поле, созданное двумя полосовыми магнитами, обращёнными друг к другу одноимёнными полюсами, а на рисунке 206, б — двумя магнитами, обращёнными друг к другу разноимёнными полюсами. Картина магнитного поля подковообразного магнита представлена на рисунке 207.

В некоторых случаях можно создать магнитное поле, в любой точке которого магнитная индукция имеет одно и то же значение. Такое поле называют однородным магнитным полем. Линии магнитной индукции в нём параллельны друг другу и располагаются с одинаковой густотой. Однородным, например, можно считать магнитное поле между полюсами подковообразного магнита (см. рис. 207). Магнитные поля, линии индукции которых перпендикулярны плоскости чертежа, принято изображать в виде системы точек или крестиков. Если представить вектор магнитной индукции в виде стрелы (рис. 208), то линии индукции магнитного поля, направленные из-за чертежа на нас, будут изображаться точками (мы видим острия стрел, летящих на нас). Линии индукции магнитного поля, направленные от нас за чертёж, изображают крестиками (мы видим хвостовое оперение стрел, летящих от нас).
