Оптические явления (продолжение)

Линзы

Собирающая и рассеивающая линзы

Параллельный пучок лучей после преломления в собирающей линзе становится сходящимся, а после преломления в рассеивающей линзе — расходящимся. Собирающие стеклянные линзы — выпуклые, а рассеивающие — вогнутые.

Различные виды линз схематически изображены на рис. 15.

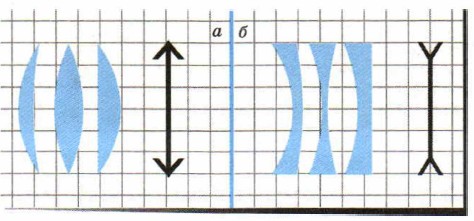

Рис. 15. Линзы в разрезе и их условные обозначения: а — собирающие (выпуклые) линзы; б — рассеивающие (вогнутые) линзы

Элементы линзы

Основные элементы линзы обозначены на рис. 16.

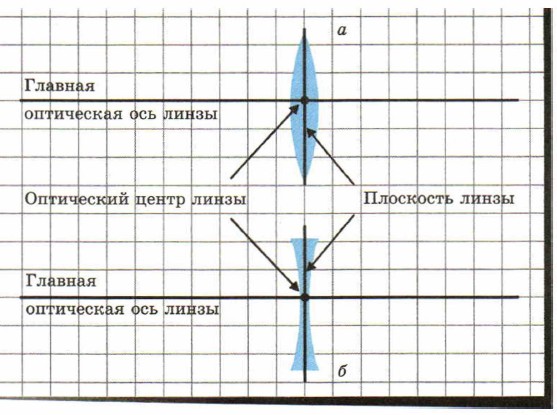

Рис. 16. Основные элементы линзы: а — собирающая (выпуклая) линза; б — рассеивающая (вогнутая) линза

Фокусы линзы

Фокусом собирающей линзы называют точку, в которой после преломления в линзе пересекаются лучи, падающие на линзу параллельно главной оптической оси (рис. 17, а).

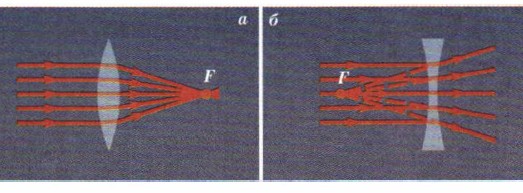

Рис. 17. Ход параллельных лучей, падающих на: а — собирающую линзу; б — рассеивающую линзу

Фокусом рассеивающей линзы называют точку, в которой пересекаются продолжения преломленных в линзе лучей, падающих на линзу параллельно главной оптической оси (рис. 17, б). Фокус рассеивающей линзы считают мнимым, поскольку в нем пересекаются не сами лучи, а их продолжения.

У любой линзы есть два фокуса, расположенные на равных расстояниях от линзы по разные стороны от нее.

Расстояние от плоскости линзы до ее фокуса называют фокусным расстоянием линзы.

Изображение в линзе

Для построения даваемого линзой изображения точки обычно используют ход двух лучей:

1) луч, идущий через оптический центр линзы. Он не изменяет своего направления (рис. 18, а, б);

2) луч, падающий на линзу параллельно главной оптической оси. После преломления в собирающей линзе он проходит через ее фокус (рис. 18, в), а после преломления в рассеивающей линзе идет так, что его продолжение проходит через фокус линзы (рис. 18, г).

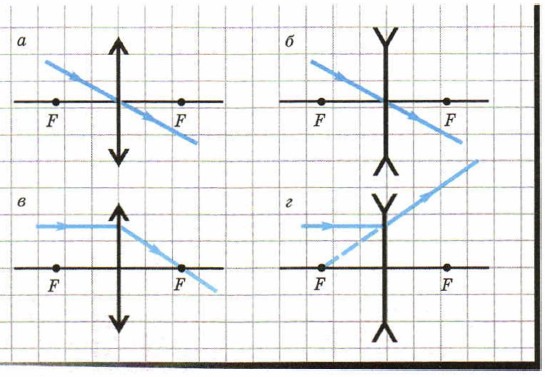

Рис. 18. Лучи, используемые для построения изображений в линзах
