Глава 3. Электромагнитное поле

§ 36. Обнаружение магнитного поля по его действию на электрический ток. Правило левой руки

Из курса физики 8 класса вы знаете, что на всякий проводник с током, помещённый в магнитное поле и не совпадающий с его магнитными линиями, это поле действует с некоторой силой.

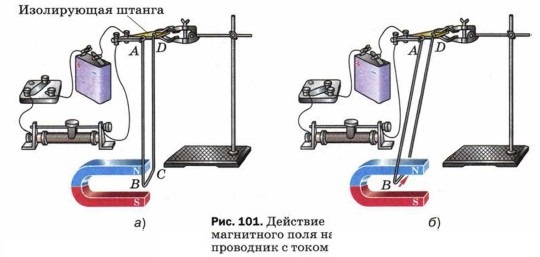

Наличие такой силы можно показать с помощью установки, изображённой на рисунке 101. Трёхсторонняя рамка ABCD, изготовленная из медной проволоки, подвешена на крюках так, что может свободно отклоняться от вертикали. Сторона ВС находится в области наиболее сильного магнитного поля дугообразного магнита, располагаясь между его полюсами (рис. 101, а). Рамка присоединена к источнику тока последовательно с реостатом и ключом.

При замыкании ключа в цепи возникает электрический ток, и сторона ВС втягивается в пространство между полюсами (рис. 101, б).

Если убрать магнит, то при замыкании цепи проводник ВС двигаться не будет. Значит, со стороны магнитного поля на проводник с током действует некоторая сила, отклоняющая его от первоначального положения.

Действие магнитного поля на проводник с током может быть использовано для обнаружения магнитного поля в данной области пространства.

Конечно, обнаружить магнитное поле проще с помощью компаса. Но действие магнитного поля на находящуюся в нём магнитную стрелку компаса, по существу, тоже сводится к действию поля на элементарные электрические токи, циркулирующие в молекулах и атомах магнитного вещества, из которого изготовлена стрелка.

Таким образом, магнитное поле создаётся электрическим током и обнаруживается по его действию на электрический ток.

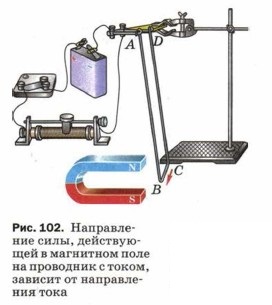

Изменим направление тока в цепи, поменяв местами провода в гнёздах изолирующей штанги (рис. 102). При этом изменится и направление движения проводника ВС, а значит, и направление действующей на него силы.

Направление силы изменится и в том случае, если, не меняя направления тока, поменять местами полюсы магнита (т. е. изменить направление линий магнитного поля).

Следовательно, направление тока в проводнике, направление линий магнитного поля и направление силы, действующей на проводник, связаны между собой.

Направление силы, действующей на проводник с током в магнитном поле, можно определить, пользуясь правилом левой руки.

В наиболее простом случае, когда проводник расположен в плоскости, перпендикулярной линиям магнитного поля, это правило заключается в следующем: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по току, то отставленный на 90° большой палец покажет направление действующей на проводник силы (рис. 103).

Пользуясь правилом левой руки, следует помнить, что за направление тока в электрической цепи принимается направление от положительного полюса источника тока к отрицательному. Другими словами, четыре пальца левой руки должны быть направлены против движения электронов в электрической цепи. В таких проводящих средах, как растворы электролитов, где электрический ток создаётся движением зарядов обоих знаков, направление тока, а значит, и направление четырёх пальцев левой руки совпадает с направлением движения положительно заряженных частиц.

С помощью правила левой руки можно определить направление силы, с которой магнитное поле действует на отдельно взятые движущиеся в нём частицы, как положительно, так и отрицательно заряженные.

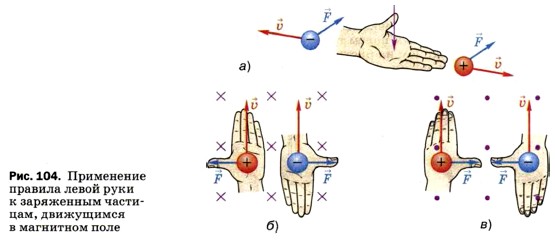

Для наиболее простого случая, когда частица движется в плоскости, перпендикулярной магнитным линиям, это правило формулируется следующим образом: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по движению положительно заряженной частицы (или против движения отрицательно заряженной), то отставленный на 90° большой палец покажет направление действующей на частицу силы (рис. 104).

По правилу левой руки можно также определить направление тока (если знаем, как направлены линии магнитного поля и действующая на проводник сила), направление магнитных линий (если известны направления тока и силы), знак заряда движущейся частицы (по направлению магнитных линий, силы и скорости движения частицы) и т. д.

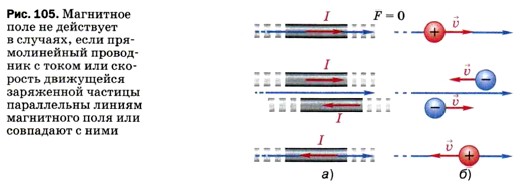

Следует отметить, что сила действия магнитного поля на проводник с током или движущуюся заряженную частицу равна нулю, если направление тока в проводнике или скорость частицы совпадают с линией магнитной индукции или параллельны ей (рис. 105).

Вопросы

1. Какой опыт позволяет обнаружить наличие силы, действующей на проводник с током в магнитном поле?
2. Как обнаруживается магнитное поле?
3. От чего зависит направление силы, действующей на проводник с током в магнитном поле?
4. Сформулируйте правило левой руки для находящегося в магнитном поле проводника с током; для движущейся в этом поле заряженной частицы.
5. Что можно определить, пользуясь правилом левой руки?
6. В каком случае сила действия магнитного поля на проводник с током или движущуюся заряженную частицу равна нулю?

Упражнение 33

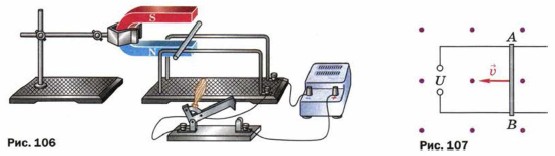

1. В какую сторону покатится лёгкая алюминиевая трубочка при замыкании цепи (рис. 106)?

2. На рисунке 107 изображены два оголённых проводника, соединённых с источником тока, и лёгкая алюминиевая трубочка АВ.

Вся установка находится в магнитном поле. Определите направление тока в трубочке АВ, если в результате взаимодействия этого тока с магнитным полем трубочка катится по проводникам в направлении, указанном на рисунке. Какой полюс источника тока является положительным, а какой — отрицательным?

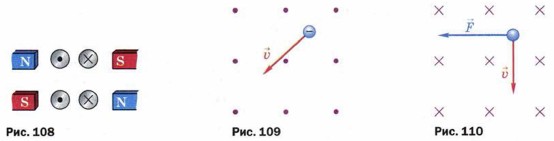

3. Между полюсами магнитов (рис. 108) расположены четыре проводника с током. Определите, в какую сторону движется каждый из них.

4. Отрицательно заряженная частица движется со скоростью в магнитном поле (рис. 109). Укажите направление силы, с которой поле действует на частицу.

5. Магнитное поле действует с силой на частицу, движущуюся со скоростью (рис. 110). Определите знак заряда частицы.
